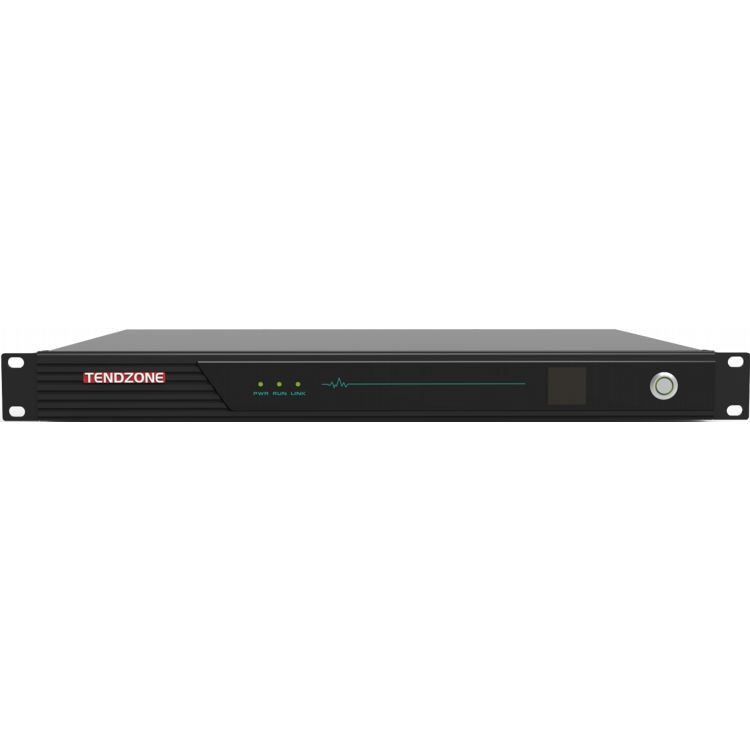

Интегриран процесор девет в едно

проект

КАТЕРАЛКА-1008

Безопасен и стабилен

Възприемане на индустриална системна архитектура, разработена на базата на LINUX система, без вируси

Интерфейс за данни

2 USB Type-A, 1 USB Type-B

Мрежова камера

12 камери за локална мрежа, 4 мрежови пренасочвания

Видео кодек

Поддържа до 4K60 видео кодиране и декодиране; поддържа до 4 канала 1080P60 кодиране и до 4 канала 1080P@60 декодиране; или 8 канала на 1080P@30 кодиране и 8 канала на 1080P@30 декодиране;

Аудио и видео протокол

Аудиото поддържа G.711, G.722, G722.1, G722.1C, AAC и поддържа декодиране на потоци от аудио код

Видео поддържа H.264HP, MP, BP, H265MP

Дисплей терминал

Вградена функция за разделяне на видео, която може да реализира синтез на картина на единичен екран/картина в картина/картина навън, наслагване на субтитри, наслагване на името на терминала и показване на логото на станцията в единично, двойно, три, четири, пет, шест, седем, осем, девет, десет, тринадесет и шестнадесет разделени екрана

контролен панел

Поддържа различни контролни панели, опционален 101-инчов сензорен екран с Android с кабел (стандартен без монтаж за стена, без поддръжка на POE), 101-инчов мрежов PoE настолен сензорен екран, 10.{{5 }}инчов мрежов PoE монтиран на стена сензорен екран (стандартен с монтирана на стена долна кутия)

Скорост на кодека

Максимум 16 канала на 1080P кодек, 512Kbps~16Mbps на канал

Аудио вход

8-way Phoenix terminal вход (поддържа 48V фантомно захранване MIC вход или линия в линеен вход), 4- way HDMI вграден аудио вход

Аудио изход

4-изходящ линеен аудио изход (или 2 чифта L/R стерео изход на Phoenix терминал), 2-пътен 100W@8 ома цифров усилвател изход (или 2-път 150W@4 ома цифров изход на усилвател), 2-начин HDMI вграден аудио изход; поддържа регулиране на силата на звука, аудио поддържа синхронизация и смесване

Видео вход

4 HDMI входни интерфейса, 16 входа за IP мрежова камера; HDMI IN1 и HDMI IN3 поддържат вход с максимална разделителна способност 4K30, а HDMI IN2 и HDMI IN4 поддържат вход с максимална разделителна способност 1920*1080@60;

Видео изход

2 HDMI изходни интерфейса, HDMI OUT1 и HDMI OUT2 поддържат максимална разделителна способност 4K30 изход;

Аудио обработка

Поддържа автоматично премахване на ехото (AEC), автоматично регулиране на усилването (AGC), автоматично премахване/потискане на шума (ANC /ANS), автоматично премахване на обратната връзка (AFC), смесваща матрица (AM), компенсация на загуба на пакети (PLC)

Обработка на видео

Поддържа адаптиране на разделителната способност на видео, превключване, разпределение, разделяне на екрана, превъртащ се дисплей с наслагване на субтитри, наслагване на името на терминала, показване на логото на станцията и настройка на параметрите на изображението; подзаглавието и наслагването на името на терминала поддържат произволна настройка на позицията; логото на станцията поддържа горна лява, горна дясна, долна лява и долна дясна настройка на позицията и поддържа настройка на прозрачността на дисплея;

Комуникационен протокол

SIP, BFCP двоен поток, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Мрежов интерфейс

1 WAN порт, 5 LAN порта; или настройте 6 мрежови порта да бъдат напълно свързани; 4 от мрежовите портове поддържат PoE захранване;

Забележка: Ако трябва да се свържете към PoE превключвател на трета страна, препоръчваме ви да използвате мрежов порт, който не поддържа PoE, за да се свържете с PoE превключвателя на другата страна, за да сте сигурни, че един от мрежовите портове не осигурява външно PoE захранване . Опитайте се да не се свързвате директно един към друг чрез PoE интерфейси.

Функция за смесване

Поддържа локално аудио, вградено HDMI аудио и отдалечено аудио RTSP потоци за мрежов достъп, влизащи в миксера, и може динамично да избира смесване

Централен контрол

Централно управление с едно докосване: превключване на системата, регулиране на изходния звук, превключване на източника на сигнал, управление на камерата, управление на запис и излъчване, дистанционно повикване, управление на околната среда и др.

Интерфейс за управление на околната среда

3-way RS-232/485 интерфейс, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way infrared IR

Видеоконференция

Поддръжка на H.323 видеоконферентни разговори от точка до точка и изпращане на допълнителен поток;

Поддръжка на SIP видеоконферентни разговори от точка до точка и изпращане на допълнителен поток;

Една машина поддържа максимум 6-партийни конференции (чрез SIP/H.323 протокол), поддържа създаването на множество шаблони за конференции, поддържа планирани конференции и автоматично свиква конференции според планираното време; можете да поканите нови терминали да се присъединят към конференцията по време на конференцията или да изгоните терминал от конференцията; можете да изключите/включите звука на всяко място или да изключите/включите звука на всички места с едно кликване;

При използване на протокол H.323 се поддържа GK регистрация и могат да се провеждат разговори чрез кратки номера;

При използване на SIP протокол се поддържа SIP регистрация и могат да се провеждат разговори чрез кратки номера;

По време на видеоконференцията поддържа криптирано предаване на аудио и видео, криптиране на повиквания от точка до точка и криптиране на многостранни видеоконферентни разговори, за да се предотврати подслушването на аудио и видео по време на цялата конференция;

Пуш поток

Поддържайте стрийминг към не по-малко от 8 различни платформи за стрийминг на живо едновременно

Стрийминг на живо

Поддържа до 10-канален мултикаст, предаване на живо и при поискване

Функция за запис

Поддържа използване като терминал за разпространение и клиент за запис и излъчване, с максимум 4 локални потока за запис (или запис 1 4K картина), файловият формат за запис и излъчване е MP4, поддържа автоматично копиране на USB флаш устройства, принудително надграждане на USB флаш устройство и възстановяване на първоначалната конфигурация, поддържа управление на съдържанието на записващи файлове (изтегляне/експортиране/редактиране/изтриване)

Разпределени системи

Може да се използва като машина за входен и изходен интерфейс на разпределена система и поддържа достъп до разпределена система, за да отговори на нуждите на различни клиенти (като Android клиент, IOS клиент, Hongmeng клиент, WINDOWS клиент, Kylin клиент и др. ) за визуален контрол и разпределен дисплей на екрана; поддържа съпоставяне с мултимедийни разпределени системи за управление, поддържа управление на устройството чрез визуален преглед на изображението, поддържа използване като терминал за разпределен възел и осъществява взаимно свързване между устройства

Поддръжка на разпределена система

Когато се използва с разпределена система, хиперконвергираният облачен възел поддържа разширяването на аудио, видео и контролни входни и изходни канали във връзка с машината за входен интерфейс и машината за изходен интерфейс. Входното изображение на HDMI интерфейса на хиперконвергирания облачен възел може да бъде директно изведено към машината на изходния интерфейс през мрежата за извеждане на снаждане на голям екран. Машинното изображение на входния интерфейс може също да бъде директно изведено към HDMI интерфейса на хиперконвергирания облачен възел чрез мрежово предаване. Всеки HDMI изходен интерфейс поддържа множество екранни комбинации (т.е. функция за разделяне на екрана).

Вътрешен твърд диск

Стандартен 2TB 35-инчов твърд диск за наблюдение, може да се разшири до 12TB мобилен твърд диск чрез USB

Мрежова комуникация

Поддръжка на 4 -канално аудио смесване и възпроизвеждане, поддръжка на мрежово заспиване и събуждане, превключване на системата с едно докосване

Функция за поддръжка

Поддържа управление на уеб интерфейс, осигурява бърза конфигурация на портовете на устройството, поддържа промяна на парола за уеб порт, промяна на IP адрес, фабрично нулиране, надстройка на софтуера, светлинен индикатор, инфрачервено обучение, управление на регистрационни файлове, отстраняване на грешки в сериен порт, отдалечено отстраняване на грешки чрез Telnet, дистанционно управление на работа и поддръжка

Монтаж

1 U стандартна телекомуникационна инсталация в шкаф, препоръчително е да се инсталира близо до периферно оборудване, за да се намали работното натоварване на окабеляването

Размер на устройството

Размер на продукта: ширина*височина*дълбочина4 36.8 mm* 45 mm* 318 mm

Размер на опаковката: ширина*височина*дълбочина 560 мм *135 мм *408 мм

Тегло на оборудването

Бруто тегло 7,2 кг (включително опаковъчни материали)

Входно напрежение и ток

AC100~240V/50~60Hz

Консумирана мощност на устройството

Без изход за външен високоговорител и устройство, захранвано от POE: Типична консумация на енергия40W

Когато са свързани два външни високоговорителя и външно устройство, захранвано от POE: Консумация на мощност при пълно натоварване340 W

Работна температура

0~45 градуса Работи

Влажност Надморска височина

10% до 90%, надморска височина по-малка или равна на 5000 метра
