Премиум терминал за класна стая за запис и излъчване

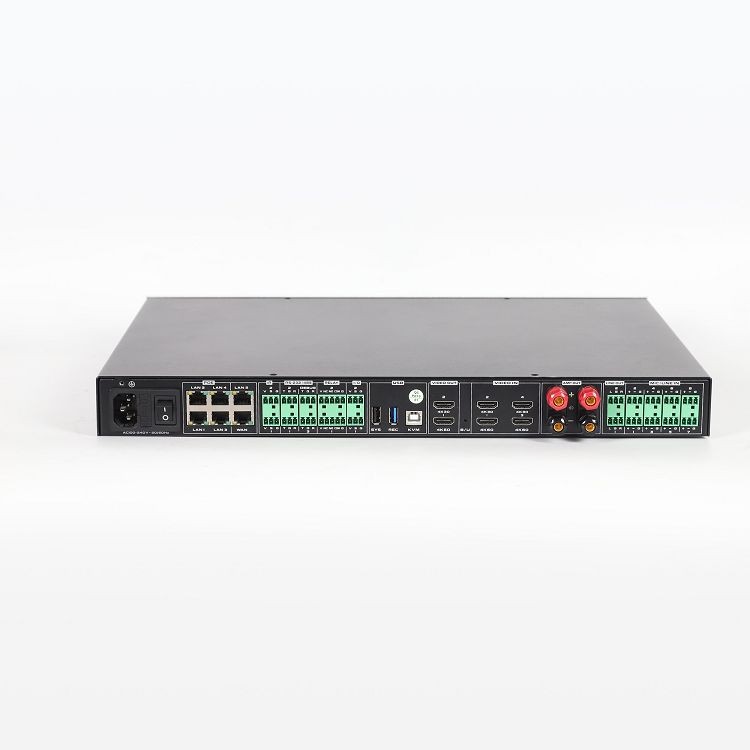

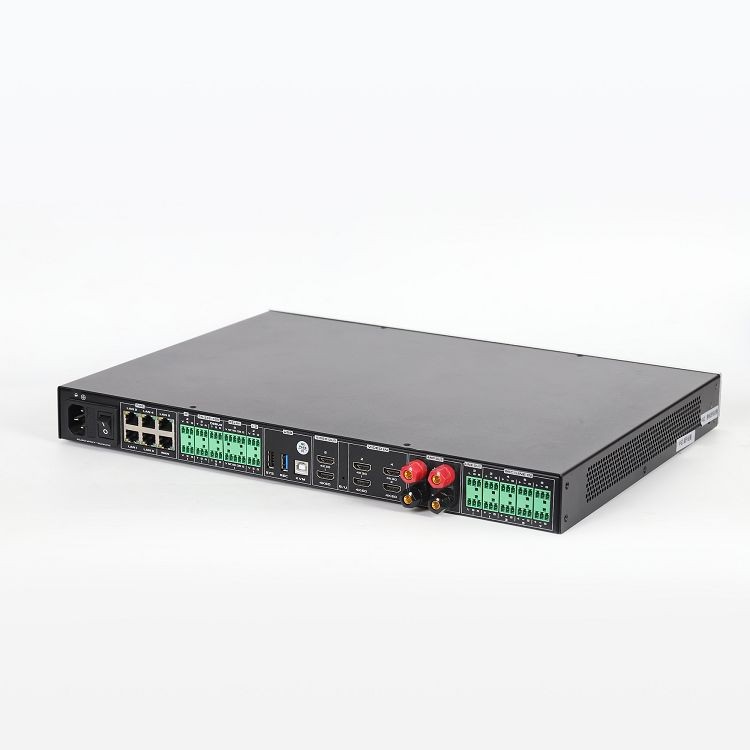

Интелигентният образователен терминал TCN108P RO използва наскоро обновен високопроизводителен чип за обработка. Това е интелигентно терминално устройство, което интегрира цифрова аудио обработка, видео матрица, централен контрол на обучението, медийна обработка, видео взаимодействие, IoT контрол, бутиков запис и излъчване, POE превключвател и други функционални модули. Хостът има RS-232, RS-485, РЕЛЕ, I/O, инфрачервен I/R, USB, терминал за усилвател на мощността, вход MIC/LINE IN (поддържа фантомно захранване), стерео LINE на главата Phoenix OUT, HDMI, LAN порт, WAN порт и други богати типове физически интерфейси за вход и изход, съответстващи на различни аудио и видео оборудване и оборудване за контрол на околната среда, за да отговорят на нуждите от преподаване на информатизация в сценария на приложение на бутикова класна стая за запис и излъчване.

Видео вход:4 HDMI интерфейса (HDMI1 и HDMI3 входове поддържат 4K30, когато режисьорският режим не е активиран), достъпът до локална IP мрежова камера поддържа не по-малко от 16 канала, а мрежовото пренасочване поддържа не по-малко от 4 канала;

Видео изход:2 HDMI интерфейса;

Аудио вход:8 канални терминални входове Phoenix, поддържащи 48V фантомно захранване, MIC вход и адаптивен линеен вход;

Аудио изход:2 чифта Line OUT Phoenix терминали за стерео изход (L/R могат да извеждат аудио източник независимо), 2 канала 100W@8 ома изходи за цифров усилвател;

Контролен порт:3 x RS-232/RS-485, 2 x РЕЛЕ, 2 x I/O, 2 x инфрачервен IR, 1 x порт за отстраняване на грешки;

Gigabit мрежов комутатор:1 WAN порт, 5 LAN порта, VLAN може да бъде разделен, LAN1-LAN4 поддържа POE захранване;

USB интерфейс:2 x USB Type-A, 1x USB Type-B, поддържа автоматично копиране на записано съдържание и надграждане на системата;

Твърд диск:Вграден стандартен 2TB твърд диск;

Инсталация:Стандартен 19--инчов монтаж в стелаж, височина не повече от 1U;

Достъп до ZigBee шлюз:Поддържайте шлюза за достъп до терминала чрез RJ45 и контролирайте IoT модула през контролния панел;

връзка:Камерата за проследяване на преподаване е свързана към интелигентния образователен терминал чрез мрежов кабел и камерата се захранва от POE;

Бутон за превключване:Двойните превключватели на захранването гарантират безопасността на системата, мек превключвател с висока мощност на предния панел, твърд превключвател с висока мощност на задния панел.

• Поддържа HDMI сигнал и мрежов RTSP достъп до поточен сигнал, независимо кодиране и декодиране на всяко HDMI видео, 8-канал 1080P@30 кодиране и 8-канал 1080P@30 декодиране; поддръжка на H.265 и H.264;
• Видео взаимодействието има максимална способност за предотвратяване на мрежово трептене до 600 ms, което гарантира, че плавното протичане на интерактивните повиквания по същество не е засегнато, когато има мрежово трептене. Максималните основни и вторични потоци могат да бъдат регулирани до 8Mbps, максималният контрол на потока е 20 пъти, интервалът на искане на I кадър може да се регулира, а максималният праг на толерантност на грешки при декодиране е 100;
• Хостът има вграден хибриден мултиекранен синтез, поддържащ различни видео превключвания, разпределение, наслагване на субтитри, настройка на параметрите на изображението и конфигурация на мозайка;
• Вградени локални функции за запис и съхранение, поддържащи до 6 канала за видео и аудио запис (режим на филм и режим на ресурси); поддържа функцията за натискане на RTMP стрийминг на живо и стриймингът на живо може произволно да избира аудио и видео потока, свързан към локалната машина; записаните видеоклипове могат да се възпроизвеждат при поискване в WEB или да се извеждат на дисплея през HDMI за декодиране и възпроизвеждане; поддържа докинг с FTP платформи на трети страни, качване на записан курс, времето за качване може да бъде персонализирано и времето за запис може да бъде зададено за всеки ден (максимум 24 часа);
• Записаните MP4 файлове могат да бъдат изтеглени от W EB терминала. Можете да изберете да изтеглите файловете в режим на филм или всички файлове. Записаните файлове могат да бъдат сортирани по време и продължителност на записа. Можете също да изтеглите файловете директно на USB флаш устройство.
• Вградена функция за разделяне и синтез на видео, която може да реализира единичен екран, двоен екран, три екрана, девет екрана, шестнадесет екрана и друг синтез на един екран/картина в картина/картина извън картина и наслагване на субтитри;
• Поддържа достъп до разпределени системи за управление, поддържа терминален достъп до предварителен преглед на изображението, разпределен контрол на визуализацията и разпределен екранен дисплей и се използва като машина за разпределен вход и изход;
• Функция за смесване на модула на аудио процесора: поддържа смесване на локално аудио, вградено HDMI аудио и аудио потоци от отдалечена мрежа в локалния аудио интерфейс; също поддържа смесване на локално аудио, HDMI вградено аудио и мрежови аудио потоци в мрежовия аудио модул;
• Модул за аудио обработка, вградени AFC, ANS, AEC, AGC алгоритми за аудио обработка, оборудван с разширител, еквалайзер, компресор, закъснение, лимитер и модули за пред- и пост-обработка; настройки за смесване, поддръжка на MIC/LINE, HDMI, мрежов аудио вход, аудио маршрутизиране може гъвкаво да конфигурира LINE OUT, HDMI OUT, усилвател на мощност AMP OUT изход;
• Поддръжка на SIP видеоконферентни разговори с двоен поток, поддръжка на разширено многоточково видео взаимодействие и поддръжка на 1+3-party дистанционно обучение на видео взаимодействие;
• Комуникационни протоколи: SIP, BFCP двоен поток, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Поддържа автоматично копиране на файлове за запис на хост на USB флаш устройство, поддържа копиране на най-новия клас и едноседмичен курс, принудително надграждане на системата на USB флаш устройство и възстановяване на първоначалната конфигурация;
• Web има вградена автоматична станция за излъчване, която поддържа автоматичен, полуавтоматичен и ръчен режим на излъчване; поддържа PVW и PGM превключване на екрана, запис, пауза и спиране на операции; работа с камера, операция за синтез на екрана и стартиране на предаване на живо; поддържа настройки за свързване на графика;
• Режисьорската станция поддържа предварителен преглед на екрани на преносими компютри, екрани на настолни компютри, панорама на учител, близък план на учител, панорама на ученик, близък план на ученик, лява черна дъска, дясна черна дъска и PVW и PGM екрани; и според режисьорската стратегия може да извършва автоматично, полуавтоматично и ръчно режисьорско управление.
• Станцията на директора поддържа връзката с платформата за графици на часовете и извършва автоматичен запис и автоматично насочване според стратегията на графика на класовете;
• Управление на камерата на режисьорската станция, поддържа управление на предната камера, задаване на предварително зададени позиции, извикване на предварително зададени позиции, поддържа 10 предварително зададени позиции; поддържа контрол на фокусното разстояние на камерата и хоризонталното завъртане;
• Режисьорската станция поддържа контрол на запис и излъчване, поддържа операции за стартиране, пауза и спиране на запис и излъчване; поддържа операции за стартиране и спиране на излъчване на живо; поддържа автоматични, полуавтоматични и ръчни настройки на директора;
• Режисьорската конзола поддържа настройки за оформление, поддържа 12 извиквания на оформление в режим на фиксиран видео синтез и може да персонализира 6 режима на оформление;
• Режисьорската станция поддържа настройки за оформление на видео режим за HDMI1, HDMI2 и виртуални многоекранни канали;
• WEB поддържа промяна на метода за влизане в контролния панел, а методът за влизане поддържа влизане с една парола и влизане с потребителско име + парола;
• Поддържа автоматично придобиване или ръчна настройка на IP адрес на устройството, шлюз и информация за маска и поддържа разделяне на VLAN и NAT конфигурация на мрежови портове;
• Поддържайте настройки за кодиране на видео, можете да зададете качеството на кодиране на видео, честота на кадрите, побитова скорост (128K-8M), разделителна способност, интервал на I кадър, I кадър и коефициент на квантуване на P кадър;
• Поддръжка на мултикаст функция, можете да зададете мултикаст адрес и мултикаст порт;
• Поддръжка на автоматично записване и конфигурация на излъчване, задаване на информация за потока за достъп на учителя, ученика, камерата на черната дъска, ръчно конфигуриране на директорския код, кода за превключване на директора; екранен канал за запис на режисьор;
• Конфигуриране на поддръжка на автоматично излъчване на събитие, задействащо приоритет на събитието и време на задържане на задействащо събитие;
• Управление на контрола на околната среда: можете да конфигурирате централни контролни команди за всеки RS232/485, I/O и инфрачервен контролен интерфейс, да задавате скриптове, протоколи, планирани задачи, IoT шлюзове, аудио и видео връзка, събуждане на устройството, мрежов контрол, Huawei контрол на екрана (Hongmeng), двупосочен анализ, Beidou AI и други контролни функции;
• Поддържа достъп до 16 мрежови видеопотока, може гъвкаво да наблюдава аудио и видео протоколите, данните за честотната лента, данните за загубата на мрежови пакети на достъпните видео потоци и да задава мозайки за видео потоците; 2. Услуга за препращане на RTSP поток, поддържа визуализация и гледане на всеки поток за пренасочване на RTSP на WEB страницата, настройка на аудио протокол за всеки поток (AAC, G711, G722) и избор на източник за видео достъп;
• Поддръжка на системен конфигурационен файл за импортиране и експортиране, импортиране и изтегляне на конфигурационен файл за Android контролен таблет;
• Записаното видео може да се възпроизвежда при поискване на множество екрани в Мрежата или да се извежда на дисплея чрез HDMI за декодиране и възпроизвеждане; той също така поддържа получаване на видео файлове от подобни устройства в същата мрежа за гледане при поискване.
