Преглед на продукта

Това високоефективно професионално превключващо устройство ефективно управлява аудио и видео сигнали, което го прави идеален за разнообразни приложения, включително излъчващи и телевизионни проекти, мултимедийни конферентни зали, центрове за широко екрани, телевизионни преподаватели и командни/контролни центрове.

Поддържа различни сигнални формати, включително CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT и оптичен, осигурявайки безпроблемно превключване и предаване между различни типове вход/изход

Характеристики

32-входен и 32-интерфейс на платка за превключване на аудио и видеосигнал;
Технология за превключване на шина, всеки сигнал може не само да се предава от точка до точка, но и да се предава само през канал на шина, осигурявайки показване в реално време на всички сигнални изображения;
Технологията за удвояване на честотата и линията може да подобри показването на сигнали за изображения чрез удвояване на линията и честотата;
Безпроблемно кръстосано превключване, без черен екран, заседнал екран, трептене, разкъсване и др. По време на процеса на превключване;
Предлагат се множество типове сигнали: CVBS, YPBPR, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBASET, OPTICAL;
Резолюцията е регулируема и поддържа до 4096 x 2160p@60Hz;
Поддръжка на изходни канали, които да бъдат затворени или отворени поотделно или изцяло;
Безпроблемната входна карта поддържа OSD персонализирана функция за наслагване на символи на екрана, която може да наслагва и показва персонализирано китайско съдържание на всеки входен канал в горния ляв, долния ляв, горния десен, долния десен ъгъл и т.н., и цветът на знаците може да бъде зададен ;
Поддръжка RS232 Сериен порт, TCP/IP мрежа, контрол на предния панел, отворен протокол за управление;
Поддръжка на потребителски интерфейс на GUI и хуманизиран дизайн;
Промяна и персонализиране на информация за EDID;
Подкрепете текущата функция на заявката за вход и изходния канал на изхода;
Поддръжка на записване и повикване на множество сцени;
Портът за сигнал поддържа горещо включване.

Популярни тагове: 32x32 Хибридна модулна видео матрица, Китай 32x32 Хибридни модулни производители на видео матрици, доставчици, фабрика

Домакин
описвам	Поддържа до 32 входа и 32 изхода на интерфейса на картата за превключване на аудио и видео сигнал, поддържа гореща смяна
контрол
Порт за серийно управление	DB9 RS232 женски конектор
Конфигурация на ПИН	ПИН 2 TX, ПИН 3 RX, ПИН 5 GND
Структура на шасито на панела	Pluggable Signal, 8 слота за входни карти могат да бъдат поставени с 8 сигнални входни карти, 8 слотове за изходни карти могат да бъдат поставени с 8 сигнални изходни карти
Контроли на предния панел	Бутон
конвенционални
Работна температура	-0-+50 степен
Относителна влажност	10%-90%
захранване	AC 100-240V, 50/60Hz, консумация на енергия без натоварване на хоста 60 W, без платката
Размер на шасито (mm)
VMC{{0}}: 436.6L x 320.0W x 221.5H

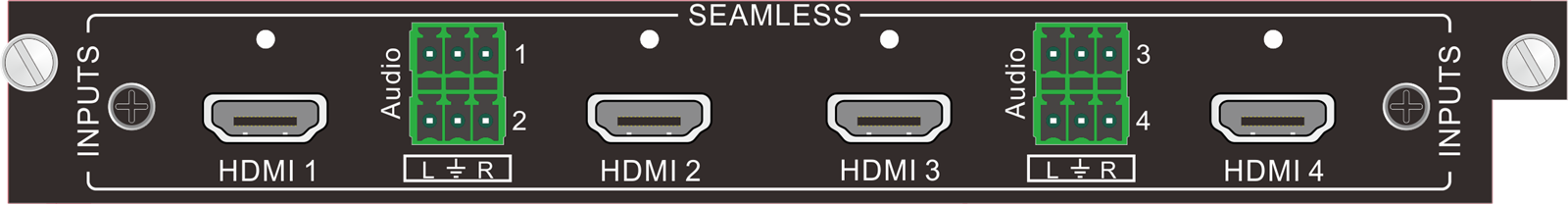

Карта за входен сигнал-VMC-4I-HD-4K

Входен сигнал	4- канал HDMI сигнал, 4- канал аналогов аудио сигнал	Консумирана мощност	12.5W
Входни конектори	Въведете A 19- щифт женска, 3- PIN Pluggable Terminal Block	Дълбочина на цвета	8 бита
Тип сигнал	HDMI, DVI-D, автоматична идентификация на входните сигнали	честотна лента	10,2 Gpbs
температура	0 степен - +50 степен	влажност	10% - 90%
Резолюция	Максимална входна разделителна способност 4096 x 2160P@60Hz, адаптивна към входа
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външен аудио поддържа PCM формат
стандарт	Поддръжка HDMI1.4, HDCP2.2
Управление на EDID	Подкрепете функция за обучение на EDID
Други функции	Поддържа настройки за цветност, яркост, контраст, температура на цвета и рязкост, поддържа функция за наслагване на знаци, горещо включване

Карта за входен сигнал-VMC-4I-OF

Входен сигнал	4-канален оптичен сигнал, автоматично разпознаване на входен сигнал	Консумирана мощност	24W
Входни конектори	Оптичен модул	Типове данни	DVI/HDMI
Максимална скорост	10,2 Gbps	Относителна влажност	10%-90%
температура	0 градус -+50 градус	Дълбочина на цвета	8 -битов, 10 -битов, 12bit, 16bit
Оптичен модул
Спецификации на интерфейса	LC интерфейс
Оптичен сигнал	9 Регулируеми резолюции, най -високата резолюция на входа е 4096x2160@30Hz
Разстояние на предаване	Необходимо е да се използва с оптичен предавател/приемник на влакна, 4096x2160@30hz едномодово влакно Максимално разстояние на предаване е 2 км, многомода е 300м
Максимална скорост на предаване на данни	10,2 Gbit/s
друго
функция	Подкрепете функцията за наслагване на характера и горещата суап

Карта за входен сигнал-VMC-4I-HBT

Видео вход
Входен сигнал	4- HDBT сигнал на канала, автоматичен входен сигнал за идентификация	Ниво на вход	TMDS 2.9V-3.3V
Входни конектори	RJ45, с жълто-зелен двуцветен индикатор	Вход импеданс	Диференциална линия 100Ω
Консумирана мощност	21W
Аудио вход
Входен сигнал	4-канален стерео сигнал	Входни конектори	3,5 мм аудио жак
Входен импеданс	75Ω	Честотна реакция	20Hz-20K Hz
контрол
Контролен сигнал	4-way RS232 управляващ сигнал	Контролен порт	3-щепселен клемен блок
протокол	Поддръжка RS232 протокол, поддръжка IR, RS232 Двупосочно прозрачно предаване
конвенционален
печалба	0 db	честотна лента	10.2gbps
Резолюция	Поддържа до 1920×1080@60Hz	Кръстосани смущения	<-50dB@5MHz
Разстояние на предаване	1080p По-малко или равно на 70m	Скорост на превключване	200ns (макс.)
Работна температура	-10 степен -+40 степен	Относителна влажност	10%-90%
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външен аудио поддържа PCM формат
HDMI стандарт	Поддръжка HDMI1.4A
Edid, HDCP	Поддържа EDID ръчно управление, съвместимо с HDCP1.4
Други функции	Поддържа хроматичност, яркост, контраст, настройка на цветовата температура и стойността на остротата, функцията на наслагването на символите, горещата щепсел и функцията за външно захранване на POH

Карта за входен сигнал-VMC-2I-HBT-4K

Вход за видео
Входен сигнал	2 -канален HDBT сигнал, автоматично разпознаване на входен сигнал	Ниво на вход	TMDS 2.9V -3. 3V
Входни конектори	RJ45, с жълто-зелен двуцветен индикатор за индикатор	Входен импеданс	Диференциална линия 100Ω
Консумация на енергия	21W
Аудио вход
Входен сигнал	2- стерео сигнал	Входни конектори	3,5 мм аудио жак
Вход импеданс	75Ω	Честотна реакция	20Hz-20K Hz
контрол
Контролен сигнал	2- начин RS232 управляващ сигнал	Контролен порт	3- PIN Pluggable Terminal Block
протокол	Поддръжка RS232 протокол, поддръжка IR, RS232 Двупосочно прозрачно предаване
конвенционални
Печалба	0 db	честотна лента	10.2gbps
Резолюция	Поддържа до 4096 x 2160P@30Hz	Кръстосани смущения	<-50dB@5MHz
Разстояние на предаване	1080p по -малко или равно на 70m	Скорост на превключване	200ns (макс.)
Работна температура	-10 градус -+40 градус	Относителна влажност	10%-90%
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външен аудио поддържа PCM формат
HDMI стандарт	Поддържа стандарт HDMI1.4
Edid, HDCP	Поддържа ръчно управление на EDID, поддържа HDCP2.2 и обратно съвместим
Други функции	Поддържа настройки за цветност, яркост, контраст, цветова температура и рязкост, функция за наслагване на символи, функция за горещо включване и PoH външно захранване

Входна сигнална карта-VMC -4 i-dv

Входен сигнал	4- начин DVI сигнал	Ниво на вход	TMDS 2.9V-3.3V
Входни конектори	Женски порт DB 24+5	Входен импеданс	75Ω
Консумирана мощност	10W
конвенционални
печалба	0 db	честотна лента	Максимална скорост на данни 4,95gbit/s
Видео сигнал	DVI, HDMI, VGA, C-VIDEO, YPbPr, автоматично идентифициране на входните сигнали	Максимално забавяне във времето	5nS (±1nS)
Типове данни	8 бита	Кръстосани смущения	<-50dB@5MHz
Скорост на превключване	200ns (макс.) преслушване	Резолюция	Поддържа до 1920 × 1200 при 60Hz
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външното аудио поддържа PCM формат
Честота на аудио дискретизация	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Управление на EDID и DDC	Поддържа разширена идентификация на дисплея (EDID) и канал за дисплеи на данни (DDC), като се използват стандарти за DVI и HDMI
HDCP управление	Поддържа цифрово съдържание на цифрово съдържание с висока лента (HDCP) и използва стандартите DVI и HDMI1.3
Други характеристики	Поддържа настройки за цветност, яркост, контраст, цветова температура и рязкост, функция за наслагване на знаци, горещо включване

Карта за входен сигнал-VMC-4I-HD

Входен сигнал	4- канал HDMI сигнал (съвместим с DVI), 4- аналогов аудио сигнал	Консумация на енергия	10W
Входни конектори	Въведете A 19- щифт женска, 3- PIN Pluggable Terminal Block	Дълбочина на цвета	8 и 10 и 12 бит
Тип сигнал	HDMI, DVI-D, автоматична идентификация на входните сигнали	честотна лента	6,75 Gpbs
температура	0 градус - +50 градус	влажност	10% - 90%
стандартен	Поддържа HDMI1.3, съвместим с HDCP стандарт	Резолюция	Поддържа до 1920×1080@60Hz
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външното аудио поддържа PCM формат
Управление на EDID и DDC	Поддържа разширена идентификация на дисплея (EDID) и канал за дисплеи на данни (DDC), като се използват стандарти за DVI и HDMI
Други характеристики	Подкрепете хроматичност, яркост, контраст, настройка на стойността на цветовата температура и острота, функцията на наслагването на характера, горещата щепсел

Входна сигнална карта-VMC -4 I-VG

Видео вход
Входен сигнал	4- начин VGA сигнал		Вход за свързване	Само AC куплунг
Входни конектори	15-щифт D-тип женски порт		Ниво на вход	{{0}}. 5-2. 0vp-p
Входен импеданс	75Ω
Аудио вход
Входен сигнал		4 канала аналогови аудио сигнали		Аудио входен импеданс	>10KΩ
Входни конектори		3-щепселен клемен блок		Входен импеданс	75Ω
Честотна характеристика		20Hz-20K Hz
конвенционални
Печалба	{0} dB		Честотна лента	YPBPR: 170MHz; C-Video: 150MHz; VGA: 170MHz
Скорост на превключване	200ns (макс.)		Кръстосани смущения	<-50dB@5MHz
Видео сигнал	VGA (RGBHV), YPBPR, C-Video, Автоматична идентификация на входните сигнали
Хрома пространство	Поддържа коригиране на цветовото пространство: ycbcr \ rgb			Резолюция	Поддържа до 1920×1200 при 60Hz
Консумация на енергия	12W
Други функции	Поддържа хроматичност, яркост, контраст, настройка на цветовата температура и острота на остротата; функция за наслагване на символи; гореща тапа; VGA вход на сигнала Автоматична корекция; Единичен порт Възстановяване на фабрични настройки

Карта за входен сигнал-VMC-4I-AV

Входен сигнал		4- канал CVBS сигнал, 4- канален аудио сигнал		Поддържани аудио формати		стерео
Входни конектори		BNC конектор, 3-щифтов щепселен клемен блок		Стандарт		Поддържа PAL и NTSC формати
Консумация на енергия		11W		Резолюция		7 регулируеми нива, до 1920 × 1080@60Hz
конвенционални
Под етаж на аудио шум		-80 db		Максимално аудио изкривяване		2.0V
Работна температура		0 степен - +50 степен		Относителна влажност		10% - 90%
честотна лента		6.75Gbps		Функция за автоматично мащабиране на линията		подкрепа
Други функции		Поддържа хрома, яркост, контраст, настройка на цветовата температура и стойността на остротата; функция за наслагване на символи; Горещ щепсел
	Входна сигнална карта-vmc -4 i-sd

	Входен сигнал		4-канален SDI сигнал (всеки с един SDI контурен изход)		Ниво на вход		TMDS 2.9V -3. 3V
	Входни конектори		BNC конектори		Входен импеданс		75Ω
	Видео сигнал		SDI, HD-SDI, 3G-SDI, автоматична идентификация на входните сигнали		Консумация на енергия		14W
	конвенционални
	Дълбочина на цвета		8&10&12 бита		Работно разстояние		1080p По-малко или равно на 100 m (моля, използвайте висококачествен кабел)
	честотна лента		6,75 Gbps		Максимална разделителна способност		1080p при 60Hz
	Работна температура		0 степен - +50 степен		Относителна влажност		10% - 90%
	Функция за удвояване на линии		подкрепа		Резолюция		Поддържа до 1920 × 1080@60Hz;
	Други функции		Поддържа хрома, яркост, контраст, настройка на цветовата температура и стойността на остротата; функция за наслагване на символи; Горещ щепсел

Карта за входен сигнал-VMC-4I-HV

Входен сигнал	2-way HDMI сигнал (съвместим с DVI); 2- начин VGA сигнал; 4- Стерео аудио сигнал на канала		Консумирана мощност	12W
Входни конектори	Тип A 19-щифтов женски конектор; 15-щифт D-тип женски конектор; 3-щепселен клемен блок
Резолюция	Поддържа до 1920 × 1080@60Hz
конвенционален
HDMI порт:
Дълбочина на цвета	8 и 10 и 12 бит		Тип сигнал	HDMI, DVI-D, автоматична идентификация на входните сигнали
честотна лента	6.75GPBS		температура	0 градус - +50 градус
влажност	10% - 90%
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външен аудио поддържа PCM формат
стандартен	Поддържа HDMI1.3, съвместим с HDCP стандарт
EDID и DDC Management	Поддържа разширена идентификация на дисплея (EDID) и канал за данни на дисплея (DDC)
VGA порт:
Вход за свързване	Само AC куплунг	Ниво на вход			{{0}}.{5-2}.0Vp-p
Входен импеданс	75Ω	Честотна реакция			20Hz -20 k Hz
Печалба	0 db	Кръстосани смущения			<-50dB@5MHz
Скорост на превключване	200ns (max)	Цветност интервал			Регулиране на поддръжката на YCBCR \ RGB
Видео сигнал	VGA (RGBHV), YPBPR, C-Video, Автоматична идентификация на входните сигнали
Други характеристики	Поддържа автоматична корекция на входния VGA сигнал и еднопортово нулиране на фабричните настройки
Функция	Поддръжка на горещо включване и изключване, поддръжка на настройки за цветност, яркост, контраст, цветова температура и рязкост, поддържа функция за наслагване на знаци

Изходна сигнална карта-VMC -4 O-HD -4 k

Изходен сигнал	4-канал HDMI сигнал, 4-канал аналогов аудио сигнал	Консумация на енергия	12.5 W
Изходни конектори	Тип A 19-щифт женски, 3-щифтов щепселен клемен блок	Дълбочина на цвета	8bit
конвенционални
Тип сигнал	HDMI, DVI-D	честотна лента	10.2gpbs
температура	0 степен - +50 степен	влажност	10% - 90%
Резолюция	8 регулируеми нива, до 4096 x 2160@60Hz
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външното аудио поддържа PCM формат
стандартен	Поддържа HDMI1.4, HDCP2.2
EDID и DDC Management	Подкрепете функция за обучение на EDID и DDC комуникация
Други характеристики	Поддържа задаване на изходен формат, независимо предаване на аудио сигнал и горещо включване чрез команди

Изходна сигнална карта-VMC-4O-OF

Изходен сигнал	4- сигнал за оптични влакна	Консумация на енергия	32W
Изходни конектори	Оптичен модул	Максимална ставка	10,2 Gbps
Типове данни	DVI/HDMI	температура	0 градус -+50 градус
Относителна влажност	10%-90%	Дълбочина на цвета	8 бита, 10 бита, 12 бита, 16 бита
Резолюция	Поддържа 36 регулируеми резолюции, с най -висока разделителна способност на изхода 4K @ 30Hz
Оптичен модул
Спецификации на интерфейса	LC интерфейс
Оптичен сигнал	Максималното разстояние на предаване на едномодово оптично влакно е 2KM, а на многомодово е 300M
Разстояние на предаване	4K30 разстояние на предаване: едномодовото оптично влакно има максимално разстояние на предаване от 2KM, а многомодовото е 300M
Други характеристики
Поддържа задаване на изходен формат чрез инструкции, поддържа горещо включване и изключване

Изходна сигнална карта-VMC-4O-HBT

Видео изход
Изходен сигнал	4- канал HDBT сигнал	Изходно ниво	TMDS 2.9V-3.3V
Изходни конектори	RJ45, с жълто-зелен двуцветен индикатор за индикатор	Изходен импеданс	Диференциална линия 100Ω
Консумация на енергия	21W
Аудио изход
Изходен сигнал	4- канал стерео сигнал	Изходни конектори	3,5 мм аудио жак
Изходен импеданс	75Ω	Честотна реакция	20Hz -20 k Hz
контрол
Контролен сигнал	4-way RS232 управляващ сигнал	Контролен порт	3-щепселен клемен блок
протокол	Поддръжка RS232 протокол
конвенционални
Печалба	{0} dB	честотна лента	10.2gbps
Резолюция	Поддръжка до 1080p безпроблемна	Кръстосани смущения	<-50dB@5MHz
Разстояние на предаване	1080p по -малко или равно на 70m	Скорост на превключване	200ns (макс.)
Работна температура	-10 градус -+40 градус	Относителна влажност	10%-90%
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външното аудио поддържа PCM формат
HDMI стандарт	Поддръжка HDMI1.4, съвместима с HDCP 2.2
EDID и DDC Management	Подкрепете ръководството на EDID и функцията за комуникация на DDC
Резолюция	Поддържа 36 регулируеми резолюции, с най -висока разделителна способност на изхода 1920 × 1080@60Hz
Разстояние на предаване	1920×1080P60Hz разстояние на предаване до 70 метра
Други функции	Поддържа задаване на изходен формат, функции за горещо включване и PoH външно захранване чрез команди

Изходна сигнална карта-VMC -2 O-HBT -4 k

Видео изход
Изходен сигнал	2- начин HDBT сигнал	Ниво на изход	TMDS 2.9V -3. 3V
Изходни конектори	RJ45, с жълто-зелен двуцветен индикатор за индикатор	Изходен импеданс	Диференциална линия 100Ω
Консумирана мощност	21W
Аудио изход
Изходен сигнал	2- стерео сигнал	Изходни конектори	3,5 мм аудио жак
Изходен импеданс	75Ω	Честотна реакция	20Hz -20 k Hz
контрол
Контролен сигнал	4- начин RS232 Контролен сигнал	Контролен порт	3-щепселен клемен блок
протокол	Поддръжка на RS232 протокол
конвенционален
печалба	{0} dB	честотна лента	10.2gbps
Резолюция	Поддържа до 4096 x 2 160@ 30Hz	Кръстосана	<-50dB@5MHz
Разстояние на предаване	1080p По-малко или равно на 70m, 4K По-малко или равно на 40M	Скорост на превключване	200ns (макс.)
Работна температура	-10 степен -+40 степен	Относителна влажност	10%-90%
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външен аудио поддържа PCM формат
HDMI стандарт	Поддържа HDMI1.4, съвместим с HDCP 2.2
EDID и DDC Management	Подкрепете ръководството на EDID и функцията за комуникация на DDC
Резолюция	Поддържа 36 регулируеми резолюции, с най -висока разделителна способност на изхода 4096 x 2 160@ 30hz
Разстояние на предаване	Поддържа 4K до 40M разстояние, 1080P до 70M
Други функции	Поддържа задаване на изходен формат, функции за горещо включване и PoH външно захранване чрез команди

Изходна сигнална карта-VMC-4O-DV

Изходен сигнал	4-way DVI сигнал	Изходно ниво	TMDS 2.9V -3. 3V
Изходни конектори	Женски порт DB24+5	Изходен импеданс	75Ω
Консумация на енергия	6W

конвенционален
печалба	0 db	честотна лента	4.95gbit/s
Видео сигнал	DVI, HDMI, VGA, C-VIDEO, YPbPr	Максимално забавяне във времето	5ns (± 1ns)
Типове данни	8 бита	Кръстосана	<-50dB@5MHz
Резолюция	36 регулируеми нива, до 1920 × 1200@60Hz	Скорост на превключване	200ns (макс.) преслушване
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външен аудио поддържа PCM формат
Скорост на аудио вземане на проби	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID и DDC Management	Поддържа разширена идентификация на дисплея (EDID) и канал за дисплеи на данни (DDC), като се използват стандарти за DVI и HDMI
HDCP управление	Поддържа High-bandwidth Digital Content Protection (HDCP) и използва DVI и HDMI1.3 стандарти
Други характеристики	Поддържа настройка на изходния формат и горещо включване чрез команди

Карта за изходен сигнал-VMC-4O-HD

Изходен сигнал	4- канал HDMI сигнал (съвместим с DVI), 4- аналогов аудио сигнал	Консумирана мощност	8W
Изходни конектори	Тип A 19-щифт женски, 3-щифтов щепселен клемен блок	Дълбочина на цвета	8 бита
Тип сигнал	HDMI, DVI-D	честотна лента	6.75GPBS
температура	0 градус - +50 градус	влажност	10% - 90%
Резолюция	36 регулируеми разделителни способности, до 1920×1200@60Hz
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външното аудио поддържа PCM формат
стандартен	Поддържа HDMI1.3, съвместим с HDCP
EDID и DDC Management	Поддържа функция за обучение на EDID и канал за данни на дисплея (DDC)
Други характеристики	Поддръжка за задаване на изходен формат чрез инструкции, поддръжка на горещо включване

Изходна сигнална карта-VMC-4O-VG

Видео изход
Изходен сигнал	4- начин VGA сигнал	Тип превключвател	Вертикално разстояние
Изходни конектори	15- ПИН D-Тип женски порт	Ниво на изход	{{0}}.{5-2}.0Vp-p
Изходен импеданс	75Ω	Резолюция	36 Регулируеми резолюции, до 1920 × 1200@60Hz
Тип сигнал	Поддържа VGA, YPBPR, C-VIDEO сигнални формати
Аудио изход
Изходен сигнал	4 канала аналогови аудио сигнали	Изходен импеданс	75Ω
Изходни конектори	3-щепселен клемен блок	Честотна реакция	20Hz -20 k Hz
конвенционален
Печалба	0 db	Скорост на превключване	200ns (макс.)
Кръстосани смущения	<-50dB@5MHz	Консумация на енергия	6W
Други функции	Поддържа настройка на изходния формат и горещо включване чрез команди

Изходна сигнална карта-VMC -4 O-AV

Изходен сигнал	4- канал CVBS сигнал, 4- канален аудио сигнал	Резолюция	480I и 576I две резолюции са регулируеми
Изходни конектори	BNC конектор, 3-щифтов щепселен клемен блок	Изходен аудио формат	стерео
Консумирана мощност	9W	Разстояние на предаване	По-малко или равна на 100 м (моля, използвайте висококачествен проводник)
конвенционален
Под етаж на аудио шум	{}dB	Максимално изкривяване на звука	2.0V
Работна температура	0 градус - +50 градус	Относителна влажност	10% - 90%
честотна лента	6.75Gbps	Стандарт	Подкрепете PAL и NTSC формати
Други функции	Поддържа задаване на изходен формат и горещо включване чрез команди

Изходна сигнална карта-VMC-4O-SD

Изходен сигнал	4- SDI сигнал на канал (всеки с един изход на SDI цикъл)	Изходно ниво	TMDS 2.9V-3.3V
Изходни конектори	BNC конектори	Изходен импеданс	75Ω
Видео сигнал	SDI, HD-SDI, 3G-SDI	Консумация на енергия	15W
Резолюция	7 регулируеми резолюции, до 1920 × 1200@60Hz
конвенционални
Дълбочина на цвета	8&10&12 бита	Работно разстояние	1080p По-малко или равно на 100 m (моля, използвайте висококачествен кабел)
честотна лента	6.75Gbps	Максимална резолюция	1080p при 60Hz
Работна температура	0 градус - +50 градус	Относителна влажност	10% - 90%
Други характеристики	Поддържа настройка на изходния формат и горещо включване чрез команди

Изходна сигнална карта-VMC -4 O-HV

Изходен сигнал	2- начин HDMI сигнал (съвместим с DVI); 2-way VGA сигнал; 4-канален стерео аудио сигнал	Консумирана мощност	8W
Изходни конектори	Въведете A 19- щифт женски конектор; 15- ПИН D-тип женски конектор; 3- PIN Pluggable Terminal Block
Резолюция	36 регулируеми разделителни способности, до 1920×1200@60Hz
конвенционални
HDMI порт:
Дълбочина на цвета	8 бита	Тип сигнал	HDMI, DVI-D
честотна лента	6,75 Gpbs	температура	0 градус - +50 градус

влажност	10% - 90%
Аудио формат	Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати, външното аудио поддържа PCM формат
стандарт	Поддържа HDMI1.3, съвместим с HDCP
Управление на EDID и DDC	Подкрепете функция за обучение на EDID и DDC комуникационна функция
VGA порт:
Изходно ниво	{{0}}. 5-2. 0vp-p	Изходен импеданс	75Ω
Тип сигнал	VGA, YPBPR, C-Video
Тип превключвател	Вертикално разстояние	Честотна реакция	20Hz -20 k Hz
Печалба	0 db	Кръстосани смущения	<-50dB@5MHz
Скорост на превключване	200ns (макс.)
Честотна лента	YPbPr: 170MHz; C-VIDEO : 150MHz; VGA: 170MHz
Видео сигнал	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
друго
Поддържа настройка на изходния формат и горещо включване чрез команди

Карта за предварителен преглед на сигнала-VMC-4P-OB

интерфейс	2 RJ45 порта	Възможност за визуализация	Може да визуализира 4 видео източника едновременно
Протоколи и стандарти	H.264 Технология за кодиране, стандартен RTSP протокол	Консумирана мощност	15W
Резолюция	Разделителната способност на всеки канал за възпроизвеждане на видео може да достигне 720p, а разделителната способност за визуализация може да се променя чрез команди
контрол	Поддържайте матрично управление, поддръжка на функция за памет на захранване

IP декодерна карта-VMC-4I-IP

интерфейс	2 RJ45 порта	Способност за декодиране	Поддържа 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz декодиране
Аудио интерфейс	Аудио вход 1/2/3/4: Запазен външен аудио интерфейс	Консумация на енергия	1 3 W
Резолюция	Поддържа rtsp/rtp/rtpo TCP достъп	друго	С паметта на захранването
контрол	Поддържа протокол onvif2.6, поддържа идентификация на onvif устройство, поддържа достъп до поток от onvif протокол, поддържа onvif PTZ контрол

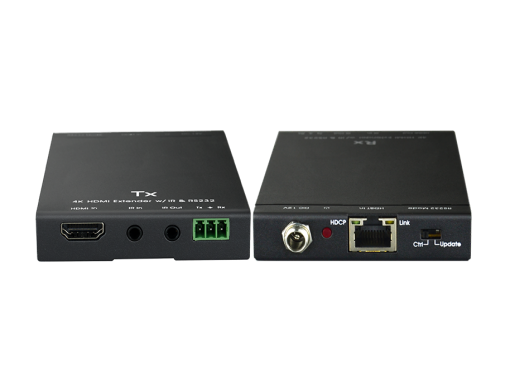

HDMI сигнал 70m Hdbaset Transmitter-VHBT-HD -70 t

За използване с HDBaseT входна карта и 4K HDBaseT входна карта
Въведете	1- начин hdmi	Входни конектори	Тип A 19-щифтов женски конектор
Изход	{}way HDBaset	Изходни конектори	Rj -45 терминали
Контролен интерфейс	1 канал IR в, 1 канал IR, 1 двупосочен RS232	Функции за контрол	Поддържа CEC, IR, RS232 двупосочно прозрачно предаване
стандарт	Съответстващи със стандартите HDCP2.2 и HDMI1.4	Резолюция	Поддържа до 3840 × 2160@30Hz
Работна температура	0~50 градуса	влажност	10% ~ 90%
Максимална консумация на енергия	14W	Размери (mm)	115L x 109W x 16.2H
Разстояние на предаване	1920 × 1080p60Hz разстояние на предаване до 70 метра, 3840 × 2160@30Hz разстояние на предаване до 40 метра
други	Поддържайте двупосочна POC функция и надстройка на фърмуера RS232

HDMI сигнал 70m HDBaseT приемник-VHBT-HD-70R

Използвайте с HDBaseT изходна карта, 4K HDBaseT изходна карта
Въведете	{}way HDBaset	Входни конектори	Тип A 19- Пин женски конектор
Изход	1- начин hdmi	Изходни конектори	Rj -45 терминали
Контролен интерфейс	1 канал IR IN, 1 канал IR OUT, 1 двупосочен RS232	Контролни функции	Поддържа CEC, IR, RS232 двупосочно прозрачно предаване
стандартен	Съвместим със стандартите HDCP2.2 и HDMI1.4	Резолюция	Поддържа до 3840 × 2160@30Hz
Работна температура	0~50 градуса	влажност	10% ~ 90%
Максимална консумация на енергия	14W	Размери (mm)	115L x 109W x 16.2H
Разстояние на предаване	1920×1080P60Hz разстояние на предаване до 70 метра, 3840×2160@30Hz разстояние на предаване до 40 метра
други	Поддържа двупосочна PoC функция и RS232 надграждане на фърмуера

32x32 хибридна модулна видео матрица

Преглед на продукта

Характеристики

Може да харесаш също

Изпрати запитване
