Преглед
Контролерът за видеостена Tendzone VHM-0306D е ново поколение интелигентно оборудване за обработка на изображения, пуснато наскоро от нашата компания. Чистата хардуерна архитектура на дизайна на FPGA поддържа прозорци, суперпозиция и роуминг дисплей на многоканални full HD сигнали; той може не само да показва динамична картина на множество екрани, но и да показва множество динамични картини на един екран, за да постигне функцията за снаждане на няколко прозореца; изображението има ултра ниска латентност, без дискретизация и без загуба на кадри, постигайки перфектно представяне на изображението.
Той е специално проектиран за случаи, които изискват висококачествено показване на множество видео изображения, и е подходящ за различни индустрии като наблюдение на сигурността, военно командване, образование и изследвания, правителствени агенции, публикуване на информация, рекламни медии, изложби, продажби на домакински уреди, представления и забавления и др.
Характеристики
- Пълна хардуерна FPGA архитектура, модулен дизайн, хибридна структура на плъгин, без вградена операционна система и отлична производителност на обработка на изображения;
- Поддържайте безпроблемно кръстосано превключване, без черен екран, заседнал екран, трептене, разкъсване и т.н. по време на процеса на превключване;
- Поддръжка LCD и LED сплайсиране на големи екран;
- Поддържа множество входни формати на сигнала, 4K@60Hz HDMI/DP вход, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Поддържа изход при всяка резолюция. 4K изходната карта поддържа максимална разделителна способност от 4096x2160@30, максимум 4096 пиксела и максимум 3840 пиксела. 2K изходната карта поддържа максимална разделителна способност 1920x1200@60, максимум 2560 пиксела и максимум 1920 пиксела.
- Режим на управление: WEB, RS232 сериен порт и LAN порт;
- Командите на серийния порт могат да реализират извикване на сцена, запазване на сцена, цикъл на сцена, превключване на сигнала, заявка и IP настройка и т.н.
- Поддръжка на източник на входен сигнал OSD персонализирана функция за показване на знаци, можете да зададете шрифта на знаците, размера, цвета, прозрачността, позицията и т.н.
- Поддържайте уеб контрол, поддръжка на компютри, мобилни телефони, таблети и други устройства за контрол на системата и съвместими с множество браузъри. Чрез уеб потребителския интерфейс откриване на връзка с сигнала, превключване на сигнала, повикване на сцената, спестяване на сцени, анкетиране на сцени, управление на онлайн надстройка, фабрично нулиране и др.
- Поддръжка на входния източник Визуализация и дисплей на ехото на изображението с голям екран (Advanced Control Card);
- Поддържа превъртащ се дисплей със субтитри и дисплей с фонова карта с ултра-висока разделителна способност (разширена контролна карта);
- Поддържа откриване в реално време на всички входни сигнали, което улеснява потребителите да наблюдават и откриват състоянието на достъп на входните сигнали;
- Поддържа произволно отваряне на прозореца, наслагване, роуминг, разделяне, увеличаване, разтягане и рязане на изображения;
- Поддържа дисплей на картината в картина, дисплей на наслагване на изображение, многоекранния дисплей с един екран и функции за сплайсиране с голям екран;
- Редът на слоевете и настройките на свойствата на прозореца за наслагване могат да бъдат реализирани чрез софтуера на хост компютъра;
- Екранът на изходния дисплей поддържа до 8 прозореца на един екран;
- Един входен източник поддържа произволни прозорци;
- Входните и изходните табла поддържат гореща суап;
- Поддържа запазване на сцена, извикване на сцена, предварителен преглед на сцена и проучване на сцена;
- Подкрепете импортиране и експортиране на конфигурация на сплайсиране;
- Поддържа изрязване и показване на всяка позиция на източника на сигнала и един и същ сигнал може да поддържа четири изрязания;
- Поддържайте предварително зададен режим на отваряне на прозореца и гъвкаво повикване;
- Поддържа онлайн надграждане на цялата машина, улеснявайки поддръжката и основния ремонт.
Популярни тагове: 9 карти Модулни контролер на видео стената, Китай 9 Карти Модулни производители на контролери за видео стена, доставчици, фабрика
СПЕЦИФИКАЦИИ
|
Обща производителност |
|
|
Спецификации на шасито |
3 U |
|
Слот за въвеждане на карта |
3 |
|
Слот за изходната карта |
6 |
|
Максимален брой входни канали |
12 |
|
Максимален брой изходни канали |
24 |
|
Резолюция на входа |
Най-високата поддържана разделителна способност е 3840×2160 при 60Hz |
|
Изходна резолюция |
Максимална поддържана резолюция 4096x2160@30 Hz |
|
Брой прозорци |
Един екран поддържа до 8 екрана |
|
Вход |
|
|
1 HDMI/1 dp (Изберете един) |
Поддържа HDMI 2.0, поддържа DP1.2, съвместим с HDCP, поддържа разделителна способност 4096*2160@60Hz и 3840*2160@60Hz |
|
2-канал DP |
Поддръжка DP1.1, Резолюцията поддържа 4096*2160@30Hz и 3840x2160@30 , |
|
2- канал hdmi |
Поддръжка на HDMI 1.4, съвместим с HDCP, резолюция поддържа 4096*2160@30Hz и 3840*2160@30Hz |
|
4- канал hdmi |
Поддържа HDMI 1.3, съвместим с HDCP, поддържа резолюция 1920 x 1200 при 60Hz |
|
4- канал DVI |
DVI е съвместим с HDMI, поддържа HDCP стандарт и поддържа разделителна способност 1920 x 1200 @60Hz , |
|
4- канал VGA |
VGA SIGNAL Standard, Резолюцията поддържа 1920x1080p @60Hz , |
|
4- канал SDI |
Съвместим с HD-SDI, 3G SDI, SD I, Резолюцията поддържа 1920x1080p @60hz |
|
4- канал cvbs |
Формат на сигнала на CVBS, резолюция поддържа PAL: 720x576i, NTSC: 720x480i |
|
Основна контролна карта |
Поддържа локален логически контрол, контрол 232, като отваряне на прозорец, роуминг и др. 2. Поддръжка RS232 Бързо централно управление 3. Поддръжка RS232 Контрол на контура |
|
Разширена контролна карта |
Основна карта, Субтитри, Ехо (8 канала), Преглед, Уеб функции в един, включително функция за контрол на основната версия |
|
Изход |
|
|
DVI |
DVI е съвместим с HDMI, с максимална разделителна способност 1920x1200 при 60Hz , Подкрепа 1920 × 1200@60Hz |
|
HDMI |
Съвместим с HDMI, DVI-D, поддържа HDMI 1.3, резолюция до 1920x1200 при 60Hz , резолюцията поддържа HDMI 1.3 , Подкрепа 1920 × 1200@60Hz |
|
4K HDMI |
Форматът на видеосигнала поддържа HDMI 1.4, а максималната разделителна способност поддържа 4096x2160@30Hz |
|
Oтерм |
|
|
Конструкция на шасито |
2 слота за входни канали, 3 слота за изходни канали |
|
Размер на шасито (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Тегло (кг) |
5.8 |
|
Консумирана мощност (W) |
2 5 |
|
захранване |
Двойно захранване, 100V ~ 240V AC, 50/60Hz |
|
Контрол |
|
|
RS232 Контрол |
DB9 интерфейс за сериен порт |
|
TCP/IP контрол |
Съвместим с TCP/IP протокол |
|

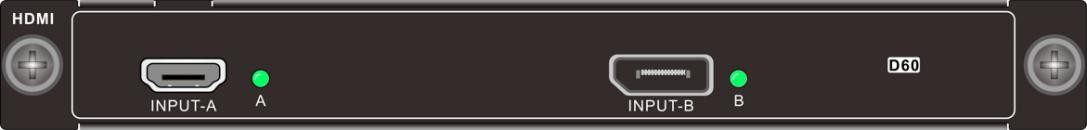

HDMI2.{1}} входна карта - VMH-1I-HD-4K |
|
|
|
Поддържа HDMI2.0, съвместим с HDCP, поддържа DP1.2 |
|
Максимална резолюция на входа 3840x2160 @60Hz |
|
Един входен сигнал поддържа произволни прозорци |
|
Поддръжка на функцията за наслагване на символи в входния сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за запазване на захранването |
|
Двойна 4K DP входна карта-VMH-2I-DP-4K |
|
|
|
Поддържа DP1.1, съвместим с HDCP |
|
Максимална входна резолюция 3840x2160 при 30Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за пестене при изключване |
|
Dual 4K HDMI входна карта-VMH -2 i-hd -4 k |
|
|
|
Поддръжка HDMI, DVI-D сигнални формати, Поддръжка на HDMI стандарти, съвместими с HDCP |
|
Максимална резолюция на входа 3840x2160 @ 30Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за запазване на захранването |
|

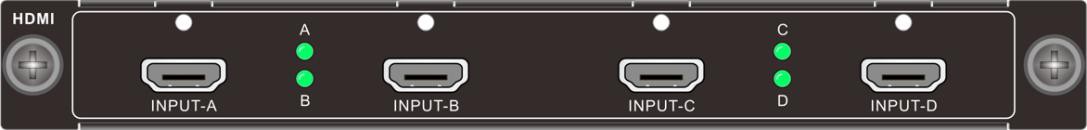

Четириканална HDMI входна карта-VMH -4 i-hd |
|
|
|
Поддръжка HDMI, DVI-D сигнални формати, Поддръжка на HDMI стандарти, съвместими с HDCP |
|
Максимална резолюция на входа 1920x1200 @60hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID, поддържайте DDC Control |
|
С функция за пестене при изключване |
|
Quad DVI входна карта-VMH-4I-DV |
|
|
|
Поддържа HDMI, DVI-D сигнални формати, поддържа HDMI1.3, съвместим с HDCP |
|
Максимална входна резолюция 1920x1200 при 60Hz |
|
Един входен сигнал поддържа произволни прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за запазване на захранването |
|

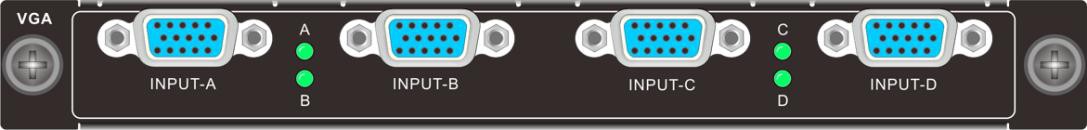

Четворна VGA входна карта-VMH-4I-VG |
|
|
|
Поддържа формат VGA сигнал |
|
Максимална резолюция на входа 1920x 1080 @60Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддръжка на функцията за наслагване на символи в входния сигнал |
|
С вградена технология за управление на EDID, поддържайте DDC Control |
|
С функция за пестене при изключване |
|
Четириканална SDI входна карта-VMH -4 I-SD |
|
|
|
Поддържайте SDI сигналния формат, разстоянието на предаването на вход и изходен сигнал до 100M |
|
Максимална входна резолюция 1920x 1080 при 60Hz |
|
Един входен сигнал поддържа произволни прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID, поддържайте DDC Control |
|
С функция за пестене при изключване |
|

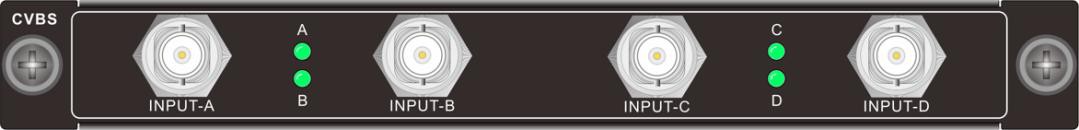

Четириканална CVBS входна карта-VMH-4I-AV |
|
|
|
Поддръжка на CVBS формат на сигнала, адаптивен PAL и NTSC |
|
Поддържана резолюция PAL: 720x576I, NTSC: 720x480I |
|
Един входен сигнал поддържа произволни прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID, поддържайте DDC Control |
|
С функция за запазване на захранването |
|
Quad DVI аудио входна карта-VMH-4I-DVA |
|
|
|
4- начин DVI входен сигнал (DVI интерфейс с аудио) |
|
Конектор: DVI-I женски порт |
|
Нормална работна консумация на енергия: 7.1W |
|
Формат на видео сигнала: Съвместим с HDMI, DVI-D |
|
Стандарт: Поддържа HDMI1.3, съвместим с HDCP |
|
Резолюция на входа: до 1920x1200 @60hz |
|
Формат на аудио сигнала: Вграденото аудио поддържа формати PCM, Dobly Digital, DTS, DTS-HD |
|

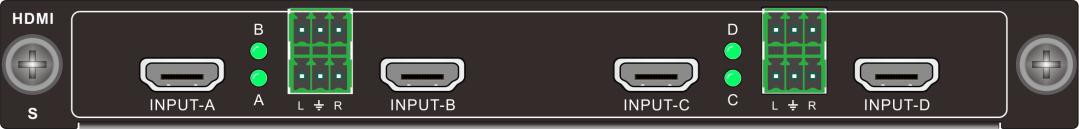

Четириканална HDMI аудио входна карта-VMH-4I-HDA |
|
|
|
4- канал HDMI входен сигнал, 4- аналогов вграден аудио сигнал |
|
Конектор: Въведете A 19- щифт женска, аудио Phoenix терминал |
|
Нормална работна консумация на енергия: 9W |
|
Формат на видео сигнала: Съвместим с HDMI, DVI-D |
|
Стандарт: Поддръжка HDMI1.3, съвместима с HDCP |
|
Входяща резолюция: до 1920x1200 при 60Hz |
|
Формат на аудио сигнала: Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати; външно аудио поддържа формат PCM, PCM 48KHz |
|
Четириканална IP декодиране на карта-VMH -4 I-IP |
|
|
|
1 входен интерфейс RJ45, поддържа декодиране на стандартен протокол H.264/H.265/RTSP/RTP; 1 2K HDMI вход |
|
RJ45 поддържа декодиране на резолюция 3840*2160@30; HDMI поддържа вход с резолюция до 1920*1200 |
|
Поддържа достъп до мрежови камери от масови производители на пазара (Hikvision, Dahua и др.); поддържа 1-канал 4K30HZ, или 2-канал 4K@24Hz, или 4-канал 1080P@60Hz, или 9-канал 1080P@25Hz, или 16-канал 720P @25Hz, или 32-канал D1 декодиране мрежов сигнал декодиране и стенен дисплей |
|
Поддържа множество екранни дисплеи, включително 1 екран, 4 екрана, 9 екрана, 16 екрана, 36 екрана и персонализирани разделения |
|
Поддръжка на ONVIF, RTSP и други протоколи за стрийминг на мрежата |
|
Поддържа уголемяване на всеки отделен видеопоток, за да запълни прозореца |
|
Поддържа един входен сигнал Поддържа произволни прозорци |
|
Поддържайте PTZ контрол на мрежовите камери |
|

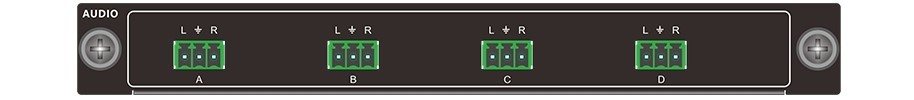

Четириканална независима аудио изходна карта-VMH-4O-AD |
|
|
|
4-channel Phoenix terminal аналогов аудио изход |
|
Конектор: 3-пинов терминал за приставка |
|
Изходен порт: 4-way Auido изходен порт |
|
Поддържа независимо аудио превключване или групово синхронно превключване на обвързана видео стена |
|
Поддържа регулиране на силата на звука на изхода |
|
Поддържайте запазване на сцена и обаждане |
|
Поддръжка на PCM аудио формат, аудио проби е 48kHz |
|
Входният терминал поддържа аудио вграден или външен |
|
С функция на паметта на захранването |
|

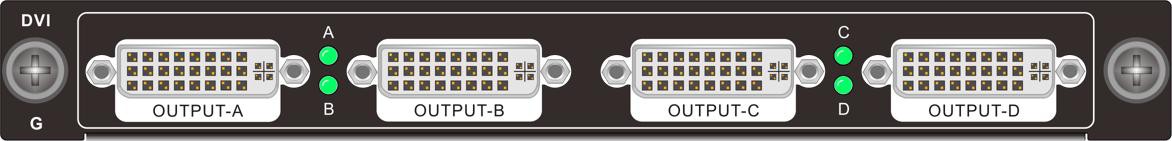

Quad DVI изходна карта (два слоя) - VMH -4 O -DV |
|
|
|
Поддържайте DVI, HDMI сигнални формати |
|
Максималната резолюция на изхода е 1920x1200 @60hz и поддържа персонализирана резолюция на изхода |
|
Изходният екран поддържа множество функции като сплайсиране, разделяне, наслагване, увеличаване, разтягане, рязане, картина в картина, роуминг и т.н. |
|
Изходният външен екран с единичен дисплей поддържа до 2 прозореца на дисплея |
|
С функция на паметта на захранването |
|
Четириканална HDMI изходна карта (два слоя) -vmh -4 O- HD |
|
|
|
Поддържайте DVI, HDMI сигнални формати |
|
Максималната изходна разделителна способност е 1920x1200 при 60Hz и поддържа персонализирана изходна разделителна способност |
|
Изходният екран поддържа множество функции като снаждане, разделяне, наслагване, мащабиране, разтягане, изрязване, картина в картина, роуминг и др. |
|
Изходният външен екран с единичен дисплей поддържа до 2 прозореца на дисплея |
|
С функция за памет при изключване |
|

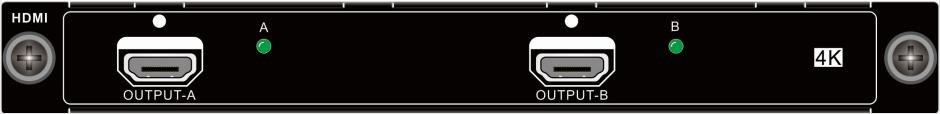

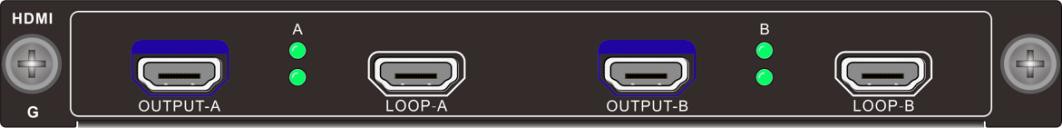

Двойна 4K HDMI изходна карта (два слоя) -VMH-2O-HD-4K |
|
|
|
Поддържайте DVI, HDMI сигнални формати |
|
Максималната изходна разделителна способност поддържа до 4096x2160@30Hz и поддържа персонализирана изходна разделителна способност |
|
Изходният екран поддържа множество функции като сплайсиране, разделяне, наслагване, увеличаване, разтягане, рязане, картина в картина, роуминг и т.н. |
|
Изходният външен единичен дисплей поддържа до 2 прозореца на дисплея |
|
С функция на паметта на захранването |
|

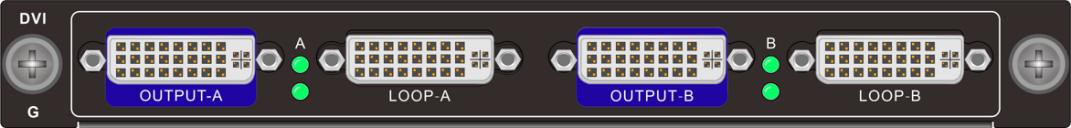

Двуканална DVI изходна карта (четири слоя) - VMH-2O-DV |
|
|
|
2-way DVI изходен сигнал |
|
Конектор: DVI-I женски порт |
|
Нормална работна консумация на енергия: 8.8W |
|
Формат на видео сигнала: DVI съвместим с HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Избор на слой: Поддръжка 4 2 K сигнални слоеве или 2 4 k@30 сигнални слоеве или 1 4 k@60 сигнални слой |
|
Двуканална HDMI изходна карта (четири слоя) -VMH-2O-HD |
|
|
|
2- начин HDMI изходен сигнал; |
|
Конектор: Въведете A 19- щифт женски; |
|
Нормална работна консумация на енергия: 8.8W; |
|
Формат на видео сигнала: Съвместим с HDMI, DVI-D; |
|
Стандарт: Поддържа HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Едноканална DVI изходна карта (осем слоя) -VMH-1O-DV |
|
|
|
1- изходен сигнал на канала DVI; |
|
Конектор: DVI-I женски порт; |
|
Нормална работеща консумация на енергия: 8.8W; |
|
Формат на видео сигнала: DVI съвместим с HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Избор на слой: поддръжка на 8-канални 2K сигнални слоеве или 4-канални 4K@30 сигнални слоеве или 2-канални 4K@60 сигнални слоеве; |
|
Едноканална HDMI изходна карта (осем слоя) -vmh -1 O-HD |
|
|
|
1 HDMI изходен сигнал; |
|
Конектор: Тип A 19-щифт женски; |
|
Нормална работна консумация на енергия: 8.8W; |
|
Формат на видео сигнала: Съвместим с HDMI, DVI-D; |
|
Стандарт: Поддръжка HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|

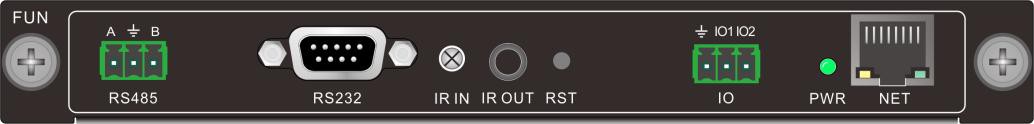

Контролна карта за основна версия -VMH-CC-DE |
|
|
|
Поддържа локален логически контрол, като отваряне на прозорец, роуминг и др. |
|
Подкрепете RS232 Бързо централно управление |
|
Подкрепете RS232 Контрол на контура |
|
Разширена контролна карта -VMH-CC-AE |
|
|
|
Подкрепете местния логически контрол, като отваряне на прозорци, роуминг и др. |
|
Поддържа RS232 бързо централно управление |
|
Поддържа RS232 контрол на веригата |
|
Поддържа базова карта с висока разделителна способност |
|
Подкрепете субтитри за превъртане |
|
Поддържа ехо за предварителен преглед |
|
Вградено WEB управление на интерфейса за взаимодействие човек-компютър, хуманизиран дизайн, поддържа компютри, мобилни телефони, таблети и други устройства за управление на системата и е съвместим с множество браузъри, което прави работата по-удобна |
|
Чрез уеб потребителския интерфейс откриване на сигнална дъска, превключване на сигнала, визуализация на сигнала, обаждане на сцената, запазване на сцената, анкетиране на сцени, управление на онлайн надграждане, фабрично нулиране и т.н. може да се реализира. |
|
Многофункционална карта за контрол на околната среда-VMH-IO-FDE |
|
|
|
Сигнален интерфейс: 1 3-щифтов Phoenix RS485 интерфейс, 1 RS232 мъжки конектор, 1 IR IN приемник, 1 IR OUT 3,5 мм интерфейс, 2 IO 3-щифтови интерфейса Phoenix, 1 RJ45 интерфейс, 1 бутон за нулиране |
|
Поддържа пренасочване на множество портови протоколи един към друг; поддържа мрежа към сериен порт, сериен порт към мрежа, мрежа към мрежа, IO към мрежов сериен порт, инфрачервен контрол, инфрачервено обучение |
|
Поддържа множество скорости на предаване |
|
Всеки порт може да поддържа до 30 препращания на пакети |
|
Препращане на контрол на изхода, може да контролира различни периферни устройства, може да разработи свой собствен интерфейс |
|
Поддържа инфрачервено обучение |
|
С функция за пестене при изключване |
