Преглед

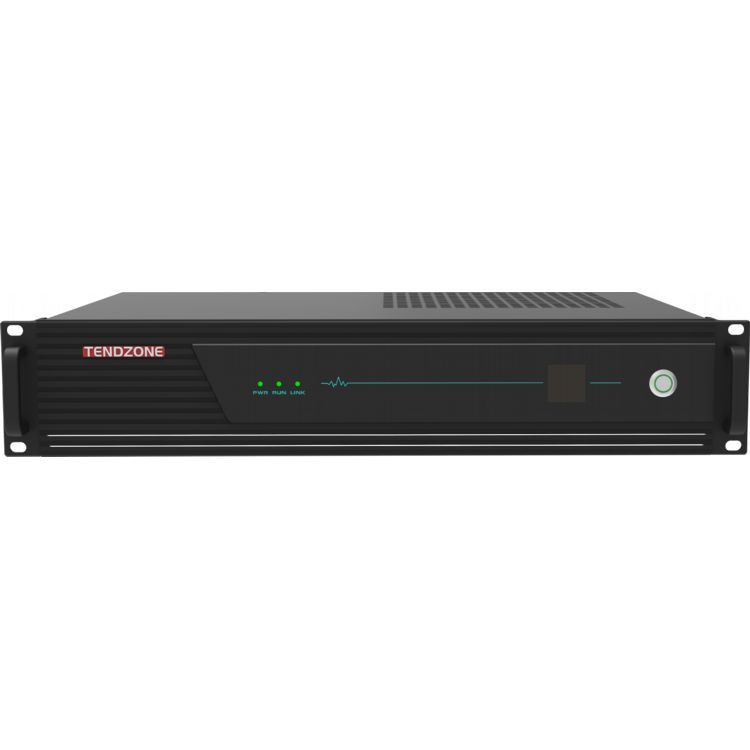

Серията CLIMBER-1009 е най-новият 12-in-1 многофункционален терминален хост от TENDZONE, изграден въз основа на дългогодишен опит в разработването на интегрирани продукти. Това усъвършенствано решение съчетава най-новите аудио алгоритми на TENDZONE, видео кодеци, централизирано управление, медийна обработка, отдалечена комуникация и други технологии. Задвижван от местни основни процесори, CLIMBER-1009 е многофункционално интегрирано устройство от следващо поколение, оптимизирано за вградени системи.
Проектиран с мисъл за гъвкавостта, този продукт разполага с дизайн на карта за добавяне, за да отговори на различни нужди, специфични за сценария. Той интегрира набор от функции, включително дистанционни видеоконференции, локално записване и излъчване, аудио усилване, превключване на видео матрица, контрол на периферната среда, централизирано унифицирано докосване, разпределени входни и изходни кодеци, IPC достъп, POE гигабитов превключвател и др. CLIMBER-1009 е идеален за приложения в мултимедийни конферентни зали, интелигентни класни стаи, лекционни зали, многофункционални зали, мобилни командни и диспечерски центрове и други среди.
Този многофункционален терминален хост 12-in-1 поддържа различни операции като локални и отдалечени срещи, дистанционно предаване на живо, обучение, надзор, преподаване и мобилно командване. Той предлага безпроблемна интеграция с различни аудио-визуални и екологични периферни устройства, което позволява интелигентна и ефективна работа. Може да се конфигурира като хиперконвергентно устройство "всичко в едно" с вграден OPS компютър, безжична екранна проекция и безжични микрофонни модули, предлагайки всеобхватно решение, което спестява място и опростява взаимодействието с потребителя.
С ново поколение чипове за обработка на мултимедия, CLIMBER-1009 осигурява мощна производителност и поддържа видео кодек H.265 4K@60fps, подобрявайки качеството на изображението и звука за превъзходно HD изживяване. Освен това той включва значителни подобрения в съвместимостта, адаптивността на мрежата, управлението на забавяне, защитата от загуба на пакети, обработката на много екрани и едновременната многофункционална обработка, което го прави оптимално решение за правителство, предприятие, обществена безопасност, образование, медицина и други сектори.
Характеристики
OPS компютър:
- Вграден OPS компютър, отговаря на изискванията на офиса и може да инсталира офис софтуер, като например Tencent Meeting, за базирани на софтуер видеоконференции. (Може да се персонализира с домашни OPS според специфичните нужди).
Интелигентно централизирано управление:
- Интегриран контрол на мултимедийно оборудване чрез конферентния таблет, позволяващ унифицирано управление на аудио и видео, видеоконференции, запис, излъчване и периферни устройства на трети страни.
- Поддържа общи централни контролни интерфейси като RS232/485/IR/IO/RELAY за лесна интеграция с други устройства.
- Поддържа Zigbee IoT протокол за допълнителни опции за контрол.
- Двупосочен контрол върху една серийна връзка за опростено управление на системата.
- Комбинира кабелно управление с безжично IoT управление, за да осигури стабилна работа и да предотврати смущения.
4K видео матрица с висока разделителна способност:
- 4-in-6-out 4K60 HD безпроблемна видео матрица с пълна гъвкавост за множество екранни конфигурации.
- Поддържа различни сценарии като мултимедийни конферентни зали, мултимедийни класни стаи и командни центрове.
- Улеснява локално централизирано управление, дисплей, звукоусилване и други изисквания.
- Поддържа технологията за кодек за разпределена интерактивна система за мултимедийна информация (MIDIS), функционираща като интерфейс за разпределен вход/изход.
Цифров аудио процесор:
- 8-in{1}}out пълнофункционален аудио интерфейс, включително вградено мрежово аудио и HDMI аудио поддръжка.
- Интегриран 5A аудио алгоритъм, който намалява реверберацията и шума, идеален за среди в класни стаи и конферентни зали.
- Вграден цифров усилвател с номинална мощност 2 × 100 W за ясно, мощно аудио представяне.
Видеоконференции:
- Функция за локално записване и възпроизвеждане за видеоконференции.
- Поддържа отдалечени интерактивни SIP повиквания, позволявайки двупосочна аудио и видео комуникация за отдалечено сътрудничество.
- Опционално многостранно интерактивно оторизиране за безпроблемна интеграция с платформи за видеоконференции на трети страни, поддържащи стандартни протоколи.
Безжичен микрофон:
- Хост на UHF приемник, поддържа безжичен достъп до ръчен микрофон, за локално усилване на звука, запис на конференция, подсилване на речта на видеоконференция;
Безжична проекция на екрана:
- Поддържа безжично показване на изображението на работния плот на преносимо устройство, смартфон или таблет на екран с помощта на малък донгъл или клиент за проекция на екрана.
POE мрежов комутатор:
- Поддържа IPC захранване, изображение и контрол през един кабел, опростявайки окабеляването и инсталирането.
- TCP/UDP мрежов контрол за устройства на трети страни, подобряващ системната интеграция.
- Осигурява документация за API интерфейс за персонализирани интеграции.
Локален запис и възпроизвеждане:
- Поддържа локален запис на 4 до 6 видео потока, което позволява лесно съхранение и достъп до видео.
- Идеален за запис на срещи, предаване на събития на живо и тренировки.
Входно/изходен интерфейс:
- Поддържа интеграция с мултимедийни разпределени интерактивни системи за разпределено планиране и командване.
- Осигурява множество I/O опции за гъвкава свързаност и управление на системата.
IPC достъп:
- Поддържа до 16 IPC видео входа, с възможност за обработка на локален изход и запис.
- Идеален за среди, изискващи интегриране на видеонаблюдение и наблюдение.
Стабилен и надежден:
- Изграден върху вградена Linux система, осигуряваща имунитет срещу вируси и осигуряваща сигурна работна среда.
- Структурен дизайн от операторски клас за непрекъсната работа 24/7, което прави системата много надеждна и подходяща за критични приложения.
- Устройството може да се монтира в стандартен шкаф или да се използва самостоятелно, като предлага гъвкави опции за монтаж.
- LCD на предния панел за лесно наблюдение и актуализиране на състоянието.
- Двойни превключватели за захранване (твърдо захранване и меко захранване) за безпроблемна работа и функционалност на системата в режим на готовност/събуждане.

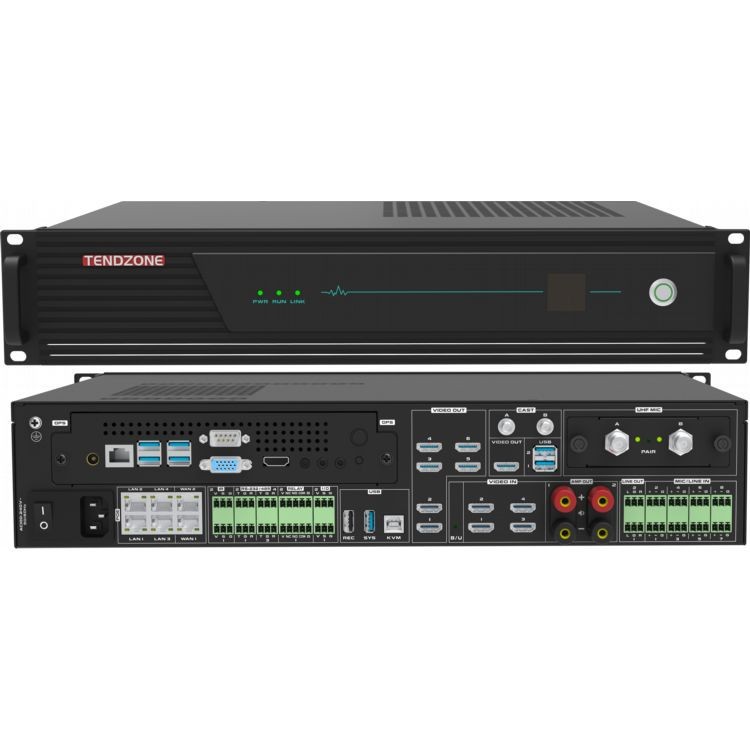

Изображение на задния панел:
(1) OPS компютър ( 2 ) Превключвател за захранване на хост (3) Захранване на хост ( 4 ) Gigabit Ethernet портове * 6 (4 от които са POE) ( 5 ) IR инфрачервен интерфейс * 2 ( 6 ) RS-232/485 интерфейс * 3 + RS-232/485 порт за отстраняване на грешки * 1 ( 7 ) ELAY контролен порт * 2 ( напрежение и ток: 12V/не повече от 1A) (8) I/O интерфейс*2 (напрежение и ток: 12V/не повече от 1A) (9) USB Type-A *2, USB Type-B*1 (10) HDMI изходен порт * 6 ( 1 1 ) HDMI входен порт *4 ( 1 2 ) Терминал за усилвател 100W@8 ома * 2 чифта ( 13) L/R Phoenix терминал стерео изход * 2 (общо 4 независими аудио изхода) (14) MIC/LINE входен порт * 8 (15) CAST безжична проекция (16) UHF безжичен модул за говорене
Популярни тагове: дванадесет в едно интегриран процесор, Китай дванадесет в едно интегриран процесор производители, доставчици, фабрика
СПЕЦИФИКАЦИИ
|
проект |
Спецификации |
|
Безопасен и стабилен |
Възприемане на индустриална системна архитектура, разработена на базата на LINUX система, без вируси |
|
Интерфейс за данни |
2 USB Type-A, 1 USB Type-B |
|
Мрежова камера |
12 камери за локална мрежа, 4 мрежови пренасочвания |
|
Видео кодек |
До 4 канала за кодиране 1080P60, до 4 канала за декодиране 1080P@60 или 8 канала за кодиране 1080P@30 и 8 канала за декодиране 1080P@30; |
|
Аудио и видео протокол |
Аудиото поддържа G.711, G.722, G722.1, G722.1C, AAC и поддържа декодиране на потоци от аудио код Видео поддържа H.264HP, MP, BP, H265MP |
|
Дисплей терминал |
Вградена функция за разделяне на видео, която може да реализира синтез на картина на единичен екран/картина в картина/картина навън, наслагване на субтитри, наслагване на името на терминала и показване на логото на станцията в единично, двойно, три, четири, пет, шест, седем, осем, девет, десет, тринадесет и шестнадесет разделени екрана |
|
контролен панел |
Поддържа различни контролни панели, опционален 101-инчов сензорен екран с Android с кабел (стандартен без монтаж за стена, без поддръжка на POE), 101-инчов мрежов PoE настолен сензорен екран, 10.{{5 }}инчов мрежов PoE монтиран на стена сензорен екран (стандартен с монтирана на стена долна кутия) |
|
Скорост на кодека |
Максимум 16 канала на 1080P кодек, 512Kbps~16Mbps на канал |
|
Аудио вход |
8-way Phoenix terminal вход (поддържа 48V фантомно захранване MIC вход или линия в линеен вход) , 4 -way HDMI вграден аудио вход, 1-way OPS аудио вход, 1-way аудио вход за безжична проекция (по избор), 1-way безжичен аудио вход за говорен модул (по избор) |
|
Аудио изход |
4-изходящ линеен аудио изход (или 2 чифта L/R стерео изход на Phoenix терминал), 2-пътен 100W@8 ома цифров усилвател изход (или 2-път 150W@4 ома цифров изход на усилвател), 2 -начин HDMI вграден аудио изход; поддържа регулиране на силата на звука, аудио поддържа синхронизация и смесване. HDMI OUT1 поддържа усилване на всички аудио входове, HDMI OUT2~HDMI OUT6 поддържа само мрежово RSTP поточно аудио усилване. |
|
Видео вход |
4 HDMI входни интерфейса, 16 входа за IP мрежова камера; HDMI IN1 и HDMI IN3 поддържат вход с максимална разделителна способност 4K30, а HDMI IN2 и HDMI IN4 поддържат вход с максимална разделителна способност 1920*1080@60; |
|
Видео изход |
1) 6- канал HDMI изходен интерфейс, от който HDMI OUT2~HDMI OUT6 са хомоложни сигнални изходи; HDMI OUT1 поддържа максимална разделителна способност от 4K30 изход, а HDMI OUT2~HDMI OUT6 поддържа максимална разделителна способност от 1920*1080@60 изход; 2) Когато вграденият OPS компютър отвори среща на Tencent (ако камерата е свързана към HDMI IN), екранът на вградения OPS компютър може да бъде изведен само от HDMI OUT1, а HDMI OUT2~6 може да показва само екрана на камерата, свързана към HDMI IN; 3) Когато вграденият OPS отвори среща на Tencent (когато само една USB камера е директно свързана към USB порта на OPS като колекция от камери за срещи на Tencent), екранът на вградения OPS компютър може да бъде изведен от HDMI OUT1~ 6; 4) Когато срещата на Tencent не е в ход, изходът на HDMI OUT1 и HDMI OUT2~6 може да бъде избран от безжична екранна проекция, вграден OPS компютър и HDMI IN1~4; |
|
Аудио обработка |
Поддържа автоматично премахване на ехото (AEC), автоматично регулиране на усилването (AGC), автоматично премахване/потискане на шума (ANC /ANS), автоматично премахване на обратната връзка (AFC), смесваща матрица (AM), компенсация на загуба на пакети (PLC) |
|
Обработка на видео |
Поддържа адаптиране на разделителната способност на видео, превключване, разпределение, разделяне на екрана, превъртащ се дисплей с наслагване на субтитри, наслагване на името на терминала, показване на логото на станцията и настройка на параметрите на изображението; подзаглавието и наслагването на името на терминала поддържат произволна настройка на позицията; логото на станцията поддържа горна лява, горна дясна, долна лява и долна дясна настройка на позицията и поддържа настройка на прозрачността на дисплея; |
|
Комуникационен протокол |
SIP, BFCP двоен поток, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Мрежов интерфейс |
1 WAN порт, 5 LAN порта; или настройте 6 мрежови порта да бъдат напълно свързани; 4 от мрежовите портове поддържат PoE захранване; Забележка: Ако трябва да се свържете към PoE превключвател на трета страна, препоръчваме ви да използвате мрежов порт, който не поддържа PoE, за да се свържете с PoE превключвателя на другата страна, за да сте сигурни, че един от мрежовите портове не осигурява външно PoE захранване . Опитайте се да не се свързвате директно един към друг чрез PoE интерфейси. |
|
Функция за смесване |
Той също така поддържа локално аудио, HDMI вградено аудио и отдалечен аудио RTSP потоци за мрежов достъп, влизащи в миксера, и може динамично да избира смесване; той също така поддържа вграден аудио вход OPS, вграден аудио вход за безжична проекция на екран (по избор) и вграден аудио вход на безжичен модул за говорене (по избор), влизащ в миксера; |
|
Централен контрол |
Централно управление с едно докосване: превключване на системата, регулиране на изходния звук, превключване на източника на сигнал, управление на камерата, управление на запис и излъчване, дистанционно повикване, управление на околната среда и др. Поддържа осигуряване на 12V захранване към контролния панел през RELAY порта; |
|
Интерфейс за управление на околната среда |
3-way RS-232/485 интерфейс, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way infrared IR |
|
видеоконференция |
Поддръжка на H.323 видеоконферентни разговори от точка до точка и изпращане на допълнителен поток; Поддръжка на SIP видеоконферентни разговори от точка до точка и изпращане на допълнителен поток; Една машина поддържа максимум 6-партийни конференции (чрез SIP протокол), поддържа създаването на множество шаблони за конференции, поддържа планирани конференции и автоматично свиква конференции според планираното време; можете да поканите нови терминали да се присъединят към конференцията по време на конференцията или да изгоните терминал от конференцията; можете да изключите/включите звука на всяко място или да изключите/включите звука на всички места с едно кликване; При използване на протокол H.323 се поддържа GK регистрация и могат да се провеждат разговори чрез кратки номера; При използване на SIP протокол се поддържа SIP регистрация и могат да се провеждат разговори чрез кратки номера; |
|
Пуш поток |
Поддържайте стрийминг към не по-малко от 8 различни платформи за стрийминг на живо едновременно |
|
Функция за предаване на живо |
Поддържа до 10-канален мултикаст, предаване на живо и при поискване |
|
Функция за запис |
Поддържа използване като терминал за разпространение и клиент за запис и излъчване, с максимум 4 локални потока за запис (или запис 1 4K картина), файловият формат за запис и излъчване е MP4, поддържа автоматично копиране на USB флаш устройства, принудително надграждане на USB флаш устройство и възстановяване на първоначалната конфигурация, поддържа управление на съдържанието на записващи файлове (изтегляне/експортиране/редактиране/изтриване) |
|
Вътрешен твърд диск |
Стандартен 2TB 3{2}}инчов твърд диск от клас за наблюдение, може да се разшири до 12TB твърд диск чрез USB |
|
Мрежова комуникация |
Поддръжка на 4 -канално аудио смесване и възпроизвеждане, поддръжка на мрежово заспиване и събуждане, превключване на системата с едно докосване |
|
Функция за поддръжка |
Поддържа управление на уеб интерфейс, осигурява бърза конфигурация на портовете на устройството, поддържа промяна на парола за уеб порт, промяна на IP адрес, фабрично нулиране, надстройка на софтуера, светлинен индикатор, инфрачервено обучение, управление на регистрационни файлове, отстраняване на грешки в сериен порт, отдалечено отстраняване на грешки чрез Telnet, дистанционно управление на работа и поддръжка |
|
Вграден компютърен модул OPS |
1) OPS компютърен модул (версия за Windows), стандартна конфигурация, интегриран OPS 11-то поколение компютър, 16G памет, 512G твърд диск, инсталиран с операционна система Windows 11 Professional; 2) Може да се инсталира функцията Tencent Conference, която поддържа използването на външни видео и аудио сигнали като камера и микрофон на Tencent Conference. В същото време видео интерфейсът на Tencent Conference може да се извежда през локалния интерфейс HDMI OUT1 и да се усилва чрез локалния аудио интерфейс; 3) Интерфейсът HDMI OUT2 се използва като единствен източник на придобиване за видео входа на конференцията Tencent; |
|
Безжична функция за прожектиране на екрана |
1) Допълнителен безжичен модул за прожектиране на екрана поддържа безжично предаване на изображения от настолен компютър на преносим терминален компютър/мобилен телефон/PAD към хипер-конвергирани облачни възли чрез безжичен предавател за прожектиране на екран или клиент за прожектиране на екран и изход през локалния HDMI OUT интерфейс за реализиране на безжично споделяне функции като споделяне на снимки/презентация/видео файл/офис сътрудничество; 2) USB1 се използва за сдвояване с безжичния предавател за прожекция на екрана; USB2 се използва за надграждане на версията на софтуера на модула за получаване на безжична екранна проекция; 3) Антената на модула за безжичен приемник може да бъде удължена до тавана на конферентната зала, за да подобри сигнала за приемане на екрана за безжична проекция; |
|
Вграден безжичен модул за говорене |
Допълнителен модул за безжичен микрофон/щипка за яка/слушалка, който поддържа сдвояване с хипер-конвергирани облачни възли като източник на звук за локално усилване на звука, локално записване и излъчване на конферентен запис и подсилване на речта на видеоконференция; UHF безжичен модул за приемане на реч, поддържа 2 микрофона, говорещи едновременно; |
|
Монтаж |
2 U телеком стандартна инсталация в шкаф, препоръчително е да се инсталира близо до периферно оборудване, за да се намали работното натоварване на окабеляването |
|
Размер на устройството |
Размер на продукта: ширина*височина*дълбочина 436,8 мм*89 мм*320 мм |
|
Входно напрежение и ток |
AC100~240V/50~60Hz |
|
Консумирана мощност на устройството |
Без изход за външен високоговорител и устройство, захранвано от POE: Типична консумация на енергия Когато са свързани два външни високоговорителя и външно устройство, захранвано от POE: Консумация на мощност при пълно натоварване |
|
Тегло на оборудването |
Нетното тегло на цялата машина е 9,3 кг, а общото тегло с опаковката е 12 кг |
|
Работна температура |
0~45 градуса Работи |
|
Влажност Надморска височина |
10% до 90%, надморска височина по-малка или равна на 5000 метра |
80W
350 W
