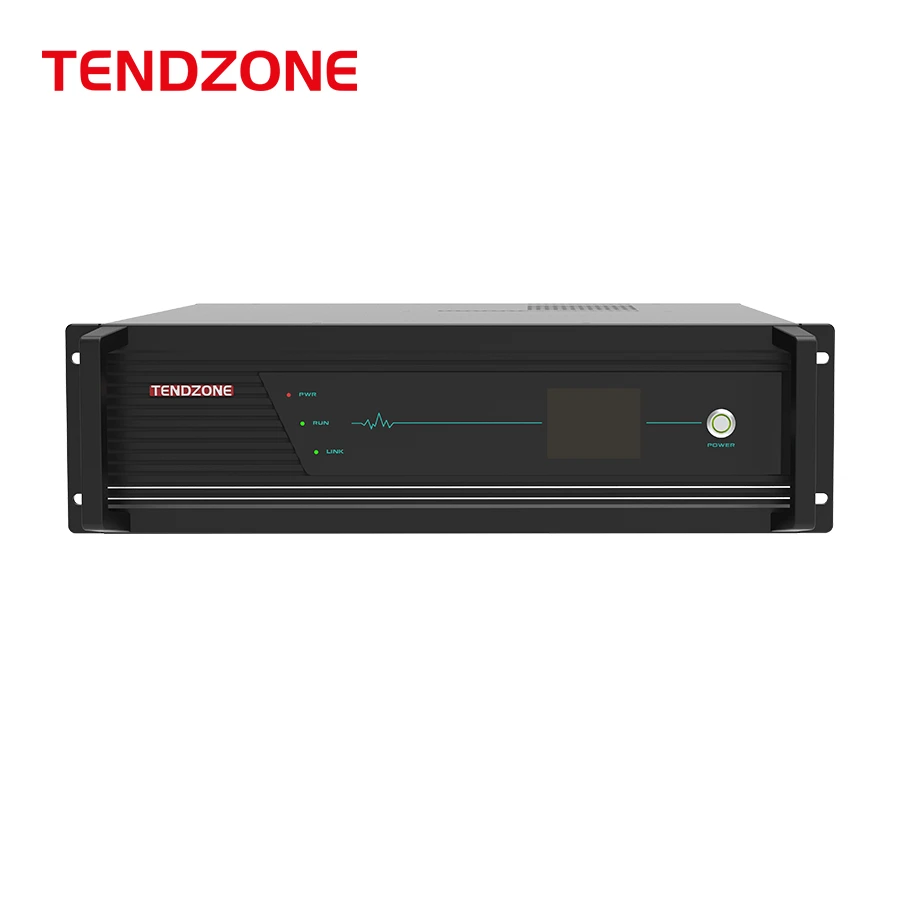

Хиперконвергиран облачен възел（Тринадесет-в-едно）

Предмети

Параметри на спецификацията

Безопасен и стабилен

Архитектура на индустриалната система, базирана на разработка на вградена система, без заразяване с вируси

Интерфейс за данни

2-посочен USB тип-A, 1-посочен USB тип-B

Мрежова камера

Достъп до камера в локална мрежа 16, пренасочване на мрежово аудио и видео 8

Видео кодек

До 4 канала за 1080P60 кодиране, до 4 канала за 1080P@60 декодиране или 8 канала за 1080P@30 кодиране и 8 канала за 1080P@30 декодиране;

Аудио и видео протокол

Аудио поддръжка G.711, G.722, G722.1, G722.1C, AAC, поддръжка за декодиране на аудио поток; Поддържа 8 независими кодирани аудио кодови потоци, поддържа аудио независим запис и запазване;

Видео поддръжка H.264HP, MP, BP, H265MP;

Дисплей терминал

Вградена -функция за сегментиране на видео може да постигне синтез на един екран/картина в картина/картина извън картина, като единичен екран, двоен екран, три екрана, четири екрана, пет екрана, шест екрана, седем екрана, осем екрана, девет екрана, десет екрана, тринадесет екрана, шестнадесет екрана; До 4 групи независими мулти-екранни синтезиращи дисплеи, поддържащи изходна 2K/4K картина;

Контролен панел

Поддръжка на различни контролни панели, допълнителен 10,1-инчов кабелен Android сензорен екран (стандартен без стенен монтаж, без поддръжка на POE), 10,1-инчов мрежов PoE настолен сензорен екран, 10,1-инчов мрежов PoE стенен сензорен екран (стандартно с долна кутия на стената), 4-инчов мрежов PoE версия 86 кутия сензорен екран

Скорост на кодека

До 16 1080P кодечни канали, 512Kbps до 16Mbps на канал

Аудио вход

8-посочен Phoenix терминален вход (също поддържа 48V фантомно захранван MIC вход или линеен вход), 8 HDMI вградени аудио входа, 16 RTSP аудио входа, 2 DSP аудио входа, 1 OPS аудио вход, 1 аудио вход за безжична проекция на екрана, 1 аудио вход за безжичен високоговорител, ръка-в-ръка цифрова аудио система за високоговорители достъп до цифров микрофон (Мрежов порт DIGIT MIC, поддържа 2 ръка-за-достъп до връзка с цифров микрофон)

Аудио изход

4 изходящи аудио изхода, 4 200W@8 ома изход за цифров усилвател на мощност, 8 HDMI вградени аудио изхода, 10 DSP, 1 OPS изход; Поддържа регулиране на силата на звука, синхронизиране на аудио поддръжка и смесване по два начина

Видео вход

8 4K HDMI входни порта, 16 входа за IP мрежова камера, 1 вътрешен OPS вход, 1 вътрешен вход за безжична проекция на екрана

Видео изход

8 канала 4K HDMI изходен интерфейс, 8 канала RTMP push stream, 1 канален вътрешен OPS изход, поддръжка на HDMI изход аудио след превключвател

Аудио обработка

Автоматично премахване на ехото (AEC), автоматичен контрол на усилването (AGC), автоматично премахване/потискане на шума (ANC/ANS), автоматично премахване на обратната връзка (AFC), Смесена матрица (AM), компенсация на загуба на пакети (PLC)

Обработка на видео

Поддръжка на адаптиране на разделителна способност на видео, превключване, разпределение, сегментиране на екрана, суперпозиция на субтитри, настройка на параметрите на изображението

Комуникационен протокол

SIP, BFCP двоен поток, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Мрежов интерфейс

2 WAN порта, 6 LAN порта; Или задайте 8 мрежови порта навсякъде; Четири мрежови порта поддържат PoE захранване;

Функция за смесване

Поддържа локално аудио, HDMI вградено аудио, отдалечен аудио RTSP поток за мрежов достъп в миксера, може динамично да избира смесване; В същото време поддържа вграден-OPS аудио вход, вграден-безжичен екранен аудио вход, вграден-безжичен говорен аудио вход в миксера;

Централен контрол

Централно управление с един-бутон: система за превключване, регулиране на силата на звука, превключване на източника на сигнал, управление на камерата, управление на запис и излъчване, дистанционно повикване, управление на околната среда и др.;

Интерфейс за управление на околната среда

3 RS-232/485 интерфейса, 1*RS232/RS485 DEBUG, 2 РЕЛЕ (с 12V външно захранване), 2 I/O, 2 IR

Видеоконферентна връзка

Поддържа H.323 видеоконферентно повикване от точка-до-точка, поддържа изпращане на допълнителен поток;

Поддържа SIP видеоконферентно повикване от точка-до-точка, поддържа изпращане на допълнителен поток;

Един-възел поддържа максимум -възможности за конференция на шест страни (през SIP протокола), позволява ви да създавате множество шаблони за срещи, да планирате срещи и автоматично да свиквате срещи в насроченото време. По време на среща можете да добавите терминал за покана, за да се присъедините към срещата, или можете да премахнете терминал от срещата. Можете да заглушите/включите всяка среща или да затворите/включите всички срещи с едно щракване.

При използване на протокол H.323, поддръжка на GK регистрация, обаждане по кратък номер;

При използване на SIP протокол, поддръжка на SIP регистрация, обаждане по кратък номер;

В процеса на видеоконференция поддържайте предаване на аудио и видео криптиране, криптиране на разговори от точка-до-точка, криптиране на много-партийни видеоконферентни разговори, за да предотвратите слушане на аудио и видео по време на целия конферентен процес;

Функция за предаване на живо

Поддръжка на до 10 мултикаст, на живо и при-заявка

Функция за запис и възпроизвеждане

Поддръжка като терминал за разпространение на запис и излъчване и клиент, поддържа запис на 6 аудио и видео; Поддържа синтеза на 1 4K много-запис на картина (т.е. 1 4K синтетична виртуална картина чрез много-канален 1920*1080 синтез на картина; Не поддържа 4K HDMI или IPC запис на входен източник); Файловият формат за запис и излъчване е MP4, поддръжка за задаване на автоматично/ръчно копиране на U disk, принудително надграждане на U disk система и възстановяване на първоначалната конфигурация, поддържа запис на USB диск, поддържа управление на съдържанието на записващ файл (изтегляне/експортиране/редактиране/изтриване)

Вграден-твърд диск

3,5-инчов твърд диск за наблюдение с 2TB като стандарт, поддържа до 16TB твърд диск (единичен диск);

Поддържа двоен диск, поддържа два вградени-хард диска за наблюдение;

Поддръжка чрез USB външен разширителен твърд диск;

Енергоспестяване и опазване на околната среда

Поддържа мрежова заспиване и събуждане, система за превключване с един{0}}бутон

Функция за поддръжка

Поддръжка на управление на уеб интерфейс, осигуряване на бърз конфигурационен порт на устройството, поддръжка на парола за промяна на уеб порт, промяна на IP адрес, възстановяване на фабричните настройки, надграждане на софтуер, индикатор, инфрачервено обучение, управление на регистрационни файлове, серийно отстраняване на грешки, отдалечено отстраняване на грешки по Telnet, дистанционно управление на работа и поддръжка

Вграден-в OPS компютър

Компютър Fusion OPS, 16GB RAM, 512GB твърд диск

Вградена-безжична проекция на екрана

Поддържа безжичен трансмитер за прожектиране на екран Прожектиране на екрана с едно-щракване, поддържа преносим терминален компютър/мобилен телефон/PAD прожектиране на екран на клиентски екран, поддържа външна антена за разширяване на приемащия сигнал

Вграден-безжичен говорен модул

В същото време поддържайте 2 микрофона за говорене, поддържайте безжичен ръчен микрофон/щипка за яка/предавател за слушалки; Поддръжка на външна антена за разширяване на приемания сигнал

Метод на инсталиране

3U Telecom стандартен монтаж на шкаф

Размер на устройството

Размер на продукта: Ш * Д * В 437 мм * 442 мм * 132,5 мм (включително дръжка)

Размер на продукта: Ш * Д * В 437 мм * 410 мм * 132,5 мм (без дръжка)

Входно напрежение ток

AC100~240V/50~60Hz

Консумирана мощност на устройството

Типична консумация на енергия 50W;Консумирана мощност при пълно натоварване 750W

Тегло на оборудването

Нетното тегло на машината е 14,6 кг, брутното тегло е 16 кг

Работна температура

Работете при 0~45 градуса

Височина на влажност

10% ~ 90%, надморска височина по-малка или равна на 5000 метра

Хост шаси (стандартна основна контролна платка и аудио платка, друга платка по избор)

Главен корпус на двигателя

Вграден-в ОСНОВНА контролна платка (ОСНОВНА карта), АУДИО платка (АУДИО карта)

ОСНОВНА контролна платка (ОСНОВНА карта)

Съдържа 8 Gigabit мрежови порта (включително 4 POE), 3 RS-232/485 порта, 1*RS232/RS485 DEBUG, 2 РЕЛЕ, 2 I/O, 2 IR, 2 USB Type-A, 1 USB Type-B

АУДИО платка (АУДИО карта)

Ръчна{0}}за-цифрова аудио система за говорене, поддържа 2 ръчно{3}}за-достъп до връзка с цифрови микрофони (DIGIT MIC мрежов порт), 8 Phoenix терминал MIC/LINE вход (поддържа 48V фантомно захранване MIC вход или линеен линеен вход), 4 Phoenix терминал LINE аудио LINE OUT изход, 4 канала изход за цифров усилвател на мощност (4x200W@8Ω)

Основната кутия може да бъде оборудвана със следните платки:

Четири{0}}карта за HDMI вход CR-4I-HDMI

Тип дъска

Една карта с четири HDMI входни карти, заредена в хоста, изпратена

Адаптиране на хоста

Един хост поддържа максимум 2 HDMI входни карти

Входен сигнал

4 канала HDMI сигнал, поддържа вграден вход за аудио сигнал

Входен конектор

Тип A 19 пинова женска глава

Тип сигнал

HDMI, DVI-D, който автоматично разпознава входните сигнали

Резолюция

Максимална входна резолюция 4K30

Аудио формат

Поддържа PCM формат

Стандарти

Поддръжка на HDMI2.0

Управление на EDID

Поддръжка за импортиране на EDID

Други функции

Поддържа функция за наслагване на знаци

Четири-канална HDMI изходна карта CR-4O-HDMI

Тип дъска

Една карта с четири HDMI изходна карта, заредена в хоста, изпратена

Адаптиране на хоста

Един хост поддържа максимум 2 HDMI изходни карти

Изходен сигнал

4 канала HDMI сигнал, поддържа вграден изход за аудио сигнал

Входен конектор

Тип A 19 пинова женска глава

Тип сигнал

HDMI, DVI-D

Резолюция

Максимална изходна резолюция 4K30

Стандартен

Поддържа HDMI2.0

Други функции

Поддръжка за конфигуриране на изходни формати

OPS Board CR-OPS-ПЕЧЕЛЯ

Тип дъска

OPS платка, заредена в доставката на хоста, стандартен интегриран компютър от поколение OPS 11 OPS-I5A11-16-512 (16G+512G), предварително инсталирана операционна система Windows11 професионално издание; (Конкретната конфигурация подлежи на доставка)

Адаптиране на хоста

Един хост поддържа максимум една OPS карта

OPS производителност

(Специфична конфигурация въз основа на доставката)

1, шест основни дванадесет нишки;

2, основна честота 2.7GHz-4.6GHz;

3, кеш ниво 3 12MB;

4, конфигурация на дънната платка: I5 11500;

5, графична карта: Intel core графична карта 750;

6, резолюция 5K60HZ;

7, основна честота: 350MHz;

8. Динамична честота: 1.3GHz;

9, Консумирана мощност на процесора: 65W;

10, конвенционална консумация на енергия: 85W;

11, максимална консумация на енергия: 120W;

Безжична прожекционна карта и екранен проектор CR-VIA-CAST

Видове бордови карти

Модулна карта за получаване на безжичен екран, заредена в доставката на хоста; Безжичната карта на модула за получаване на прожекция на екрана е оборудвана с WIFI един-бутон на пигтейла на предавателя на екрана VIA-T8; Стандартът е оборудван с 2 къси пръчковидни антени, 2 удължителни проводника за антена и 2 вендузи, за да се предотврати екранирането на безжичния прожекционен сигнал на екрана на шкафа;

Адаптиране на хоста

Един хост поддържа максимум 1 модулна карта за получаване на безжична проекция на екрана

Производителност на безжична проекция на екрана

1, Wi-Fi модул: 5GHz/2,4GHz

2. Широчина на честотната лента на Wi-Fi: 867MHz

3, време за стартиране:<15s

4, време за реакция на екрана: По-малко или равно на 3s

5, време за реакция при изпреварване: По-малко или равно на 2s

6, система за поддръжка: Windows/Mac OS/IOS/Android

7, режим на работа: включи и пусни, проекция на екрана с един-ключ

8, режим на сдвояване: Поставете приемащия край на автоматичното сдвояване на USB интерфейса

Резолюция на предаване: 1920 X 1080

10, кадрова честота: 30 кадъра в секунда и по-малко

11, интерфейс за захранване: USB2.0, USB3.0

12, интерфейс за видео предаване: USB2.0, USB3.0

13, докосване назад: 10 часа @Windows/Mac OS

Безжична MIC карта и ръчен-MIC CR-MD-MIC

Тип дъска

UHF безжична платка на модул за получаване на реч, заредена в доставката на хоста; UHF безжична модулна платка за приемане на реч е оборудвана с 2 безжични ръчни микрофона MD-13; Стандартно с 2 къси прътови антени, 2 удължителни линии за антена, 2 вендузи, за да се предотврати екранирането на безжичния прожекционен сигнал от шкафа;

Адаптиране на хоста

Един хост поддържа максимум 1 UHF безжична модулна платка за получаване на реч

UHF безжична платка за високоговорители

Параметри на картата за приемане на безжичен микрофон:

1, обхват на визуалната лента: 470-960MHz (в зависимост от региона);

2, аудио отговор: 20 Hz-18 kHz;

3, общо хармонично изкривяване:<1% (@AF1 KHz, RF46 dBu);

4, dynamic range: >100 dB;

5, signal to noise ratio: >92 dB;

Параметри на безжичния ръчен микрофон:

1, ръчен предавател Mi ядро: тип движеща се намотка;

2, диапазон на входно усилване: 30 dB;

3, RF изходна мощност: 10 mw;

4, изисквания за мощност: 2 алкални батерии AA(LR6);

5, време за използване на батерията: до 10 часа;

6, размер: 36 x 245 (mm);

7, тегло: 0. 28KG;
