Преглед

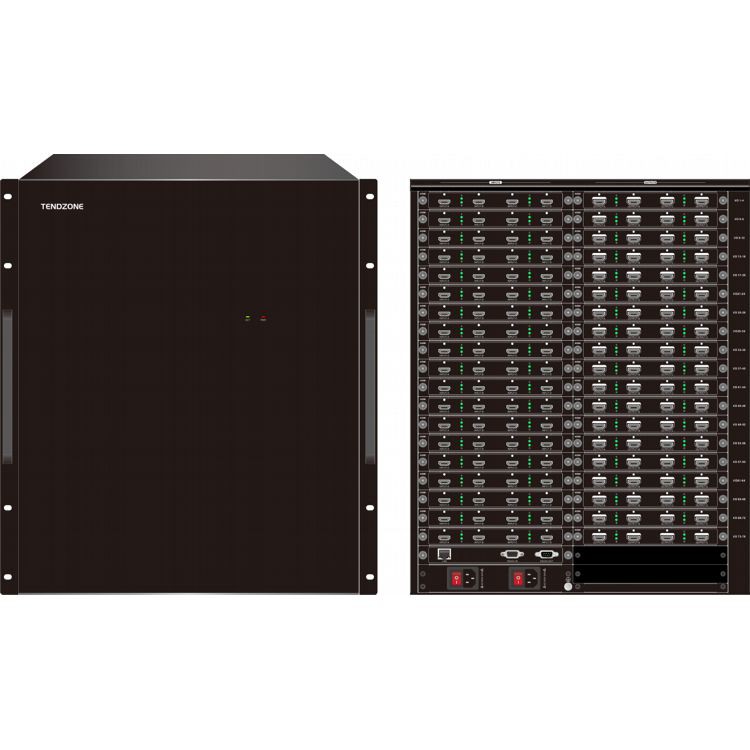

Контролерът за видеостена Tendzone VHM-1919D е ново поколение интелигентно оборудване за обработка на изображения, пуснато наскоро от нашата компания. Чистата хардуерна архитектура на дизайна на FPGA поддържа прозорци, суперпозиция и роуминг дисплей на многоканални full HD сигнали; той може не само да показва динамична картина на множество екрани, но и да показва множество динамични картини на един екран, за да постигне функцията за снаждане на няколко прозореца; изображението има ултра ниска латентност, без дискретизация и без загуба на кадри, постигайки перфектно представяне на изображението.
Той е специално проектиран за случаи, които изискват висококачествено показване на множество видео изображения, и е подходящ за различни индустрии като наблюдение на сигурността, военно командване, образование и изследвания, правителствени агенции, публикуване на информация, рекламни медии, изложби, продажби на домакински уреди, представления и забавления и др.
Характеристики
- Пълна хардуерна FPGA архитектура, модулен дизайн, хибридна структура на плъгин, без вградена операционна система и отлична производителност на обработка на изображения;
- Поддържа безпроблемно кръстосано превключване, без черен екран, заседнал екран, трептене, разкъсване и т.н. по време на процеса на превключване;
- Поддържа LCD и LED снаждане на голям екран;
- Поддържа множество входни формати на сигнала, 4K@60Hz HDMI/DP вход, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Поддържа изход при всяка резолюция. 4K изходната карта поддържа максимална разделителна способност 4096x2160@30, максимум 4096 пиксела и максимум 3840 пиксела. Изходната карта 2k поддържа максимална разделителна способност 1920x1200@60, максимум 2560 пиксела и максимум 1920 пиксела.
- Режим на управление: WEB, RS232 сериен порт и LAN порт;
- Серийните команди на порт могат да реализират обаждане на сцената, спестяване на сцени, колоездене на сцени, превключване на сигнала, настройване на заявки и IP и т.н.
- Поддръжка на източник на входен сигнал OSD персонализирана функция за показване на знаци, можете да зададете шрифта на знаците, размера, цвета, прозрачността, позицията и т.н.
- Поддържа WEB контрол, поддържа компютри, мобилни телефони, таблети и други устройства за контрол на системата и е съвместим с множество браузъри. Чрез WEB потребителския интерфейс могат да се реализират откриване на връзка със сигнална платка, превключване на сигнала, повикване на сцена, запазване на сцена, анкетиране на сцена, онлайн управление на надграждане, фабрично нулиране и др. (разширена контролна карта);
- Поддържа предварителен преглед на сигнала на входния източник и ехо дисплей на голям екран (разширена контролна карта);
- Поддържа превъртащ се дисплей със субтитри и дисплей с фонова карта с ултра-висока разделителна способност (разширена контролна карта);
- Поддържа откриване в реално време на всички входни сигнали, което улеснява потребителите да наблюдават и откриват статуса на достъп на входните сигнали;
- Поддържа произволно отваряне на прозореца, наслагване, роуминг, разделяне, увеличаване, разтягане и рязане на изображения;
- Поддържа дисплей картина в картина, дисплей с наслагване на изображение, многоекранен дисплей с един екран и функции за снаждане на голям екран;
- Поръчката на слоя и настройките на свойството на прозореца на наслагване могат да бъдат реализирани чрез софтуера на хост компютъра;
- Екранът на изходния дисплей поддържа до 8 прозореца на един екран;
- Един входен източник поддържа произволни прозорци;
- Платките за вход и изход поддържат гореща смяна;
- Поддържа запазване на сцена, извикване на сцена, предварителен преглед на сцена и проучване на сцена;
- Подкрепете импортиране и експортиране на конфигурация на сплайсиране;
- Поддържа изрязване и показване на всяка позиция на източника на сигнала и един и същ сигнал може да поддържа четири изрязания;
- Поддържайте предварително зададен режим на отваряне на прозореца и гъвкаво повикване;
- Поддържа онлайн надграждане на цялата машина, улеснявайки поддръжката и основния ремонт.
Популярни тагове: 38 карти Хибриден модулен контролер на видео стената, Китай 38 Карти Хибридни модулни производители на видео стена, доставчици, фабрика
Спецификации
|
Обща производителност |
|
|
Спецификации на шасито |
12 U |
|
Слот за входна карта |
19 |
|
Слот за изходната карта |
19 |
|
Максимален брой входни канали |
76 |
|
Максимален брой изходни канали |
76 |
|
Резолюция на входа |
Най-високата поддържана разделителна способност е 3840×2160 при 60Hz |
|
Изходна резолюция |
Максимална поддържана резолюция 4096x2160@30 Hz |
|
Брой прозорци |
Един екран поддържа до 8 екрана |
|
Вход |
|
|
1 HDMI/1 DP (Изберете един) |
Поддържа HDMI 2.0, поддържа DP1.2, съвместим с HDCP, поддържа разделителна способност 4096*2160@60Hz и 3840*2160@60Hz |
|
2- канал dp |
Поддръжка DP1.1, Резолюцията поддържа 4096*2160@30Hz и 3840x2160@30 , |
|
2- канал hdmi |
Поддръжка HDMI 1.4, съвместима с HDCP, резолюция поддържа 4096*2160@30Hz и 3840*2160@30Hz |
|
4- канал hdmi |
Поддържа HDMI 1.3, съвместим с HDCP, поддържа резолюция 1920 x 1200 при 60Hz |
|
4-канал DVI |
DVI е съвместим с HDMI, поддържа HDCP стандарт и поддържа разделителна способност 1920 x 1200 @60Hz , |
|
4-канал VGA |
Стандартен VGA сигнал, резолюцията поддържа 1920x1080P при 60Hz , |
|
4-канал SDI |
Съвместим с HD-SDI, 3G SDI, SD I, резолюцията поддържа 1920x1080P при 60Hz |
|
4- канал cvbs |
Формат на сигнала на CVBS, резолюция поддържа PAL: 720x576i, NTSC: 720x480i |
|
Основна контролна карта |
Поддържа локален логически контрол, контрол 232, като отваряне на прозорец, роуминг и др. 2. Поддръжка RS232 Бързо централно управление 3. Поддръжка RS232 Контрол на контура |
|
Разширена контролна карта |
Основна карта, субтитри, ехо (8 канала), преглед, WEB функции в едно, включително функция за контрол на основната версия |
|
Изход |
|
|
DVI |
DVI е съвместим с HDMI, с максимална разделителна способност 1920x1200 @60Hz , Подкрепа 1920 × 1200@60Hz |
|
Hdmi |
Съвместим с HDMI, DVI-D, Поддръжка HDMI 1.3, Резолюция до 1920x1200 @60Hz , Резолюцията поддържа HDMI 1.3 , поддържа 1920×1200@60Hz |
|
4k HDMI |
Форматът на видео сигнала поддържа HDMI 1.4, а максималната разделителна способност поддържа 4096x2160@30hz |
|
OTher |
|
|
Структура на шасито |
2 слота за входни канали, 3 слота за изходни канали |
|
Размер на шасито (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Тегло (кг) |
5.8 |
|
Консумирана мощност (W) |
2 5 |
|
захранване |
Двойно захранване, 100V~240V AC, 50/60Hz |
|
контрол |
|
|
RS232 управление |
DB9 сериен порт интерфейс |
|
TCP/IP контрол |
Съвместим с TCP/IP протокол |
|
Hdmi2. 0 входна карта - vmh -1 i -hd -4 k |
|
|
|
Поддържа HDMI2.0, съвместим с HDCP, поддържа DP1.2 |
|
Максимална входна резолюция 3840x2160 при 60Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID, поддържайте DDC Control |
|
С функция за запазване на захранването |
|
Dual 4K DP входна карта-VMH -2 i-dp -4 k |
|
|
|
Поддръжка DP1.1, съвместима с HDCP |
|
Максимална резолюция на входа 3840x2160 @ 30Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддръжка на функцията за наслагване на символи в входния сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за запазване на захранването |
|
Двойна 4K HDMI входна карта-VMH-2I-HD-4K |
|
|
|
Поддръжка HDMI, DVI-D сигнални формати, Поддръжка на HDMI стандарти, съвместими с HDCP |
|
Максимална входна резолюция 3840x2160 при 30Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за пестене при изключване |
|
Четириканална HDMI входна карта-VMH -4 i-hd |
|
|
|
Поддържа HDMI, DVI-D сигнални формати, поддържа HDMI стандарти, съвместим с HDCP |
|
Максимална входна резолюция 1920x1200 при 60Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддръжка на функцията за наслагване на символи в входния сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за запазване на захранването |
|
Quad DVI входна карта-VMH-4I-DV |
|
|
|
Поддържа HDMI, DVI-D сигнални формати, поддържа HDMI1.3, съвместим с HDCP |
|
Максимална резолюция на входа 1920x1200 @60hz |
|
Един входен сигнал поддържа произволни прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за запазване на захранването |
|
Четворна VGA входна карта-VMH-4I-VG |
|
|
|
Поддържайте VGA сигналния формат |
|
Максимална входна резолюция 1920x 1080 при 60Hz |
|
Един входен сигнал поддържа произволни прозорци |
|
Поддръжка на функцията за наслагване на символи в входния сигнал |
|
С вградена технология за управление на EDID, поддържайте DDC Control |
|
С функция за запазване на захранването |
|
Четириканална SDI входна карта-VMH -4 I-SD |
|
|
|
Поддържа SDI формат на сигнала, разстояние на предаване на входния и изходния сигнал до 100 метра |
|
Максимална резолюция на входа 1920x 1080 @60Hz |
|
Един входен сигнал поддържа произволно прозорци |
|
Поддържа функция за наслагване на знаци на входен сигнал |
|
С вградена технология за управление на EDID, поддържайте DDC Control |
|
С функция за пестене при изключване |
|
Четириканална CVBS входна карта-VMH-4I-AV |
|
|
|
Поддържа CVBS формат на сигнала, адаптивен PAL и NTSC |
|
Резолюция за поддръжка PAL: 720x576i, NTSC: 720x480i |
|
Един входен сигнал поддържа произволни прозорци |
|
Поддръжка на функцията за наслагване на символи в входния сигнал |
|
С вградена технология за управление на EDID поддържа DDC контрол |
|
С функция за запазване на захранването |
|
Quad DVI аудио входна карта-VMH -4 I-DVA |
|
|
|
4-way DVI входен сигнал (DVI интерфейс с аудио) |
|
Конектор: DVI-I женски порт |
|
Нормална работна консумация на енергия: 7.1W |
|
Формат на видео сигнала: съвместим с HDMI, DVI-D |
|
Стандарт: Поддръжка HDMI1.3, съвместима с HDCP |
|
Входяща резолюция: до 1920x1200 при 60Hz |
|
Формат на аудио сигнала: Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати |
|
Четириканална HDMI аудио входна карта-VMH-4I-HDA |
|
|
|
4-канал HDMI входен сигнал, 4-канал аналогов вграден аудио сигнал |
|
Конектор: Тип A 19-щифт женски, аудио терминал Phoenix |
|
Нормална работна консумация на енергия: 9W |
|
Формат на видео сигнала: Съвместим с HDMI, DVI-D |
|
Стандарт: Поддържа HDMI1.3, съвместим с HDCP |
|
Входяща резолюция: до 1920x1200 при 60Hz |
|
Формат на аудио сигнала: Вграденото аудио поддържа PCM, Dobly Digital, DTS, DTS-HD формати; Външното аудио поддържа PCM формат, PCM 48kHz |
|
Четириканална IP декодиране на карта-VMH -4 I-IP |
|
|
|
1 входен интерфейс RJ45, поддържа декодиране на стандартен протокол H.264/H.265/RTSP/RTP; 1 2K HDMI вход |
|
RJ45 поддържа декодиране на резолюция 3840*2160@30; HDMI поддържа вход с резолюция до 1920*1200 |
|
Поддържа достъп до мрежови камери от основните производители на пазара (Hikvision, Dahua и др.); Поддържа 1- канал 4K30Hz, или 2- канал 4k@24hz, или 4- канал 1080p@60hz, или 9- канал 1080p@25hz, или 16- канал 720p @25hz, или 32- канал D1 Декодиране на мрежов декодиране на сигнал и дисплей на стената |
|
Поддържа множество дисплеи на екрана, включително 1 екран, 4 екрана, 9 екрана, 16 екрана, 36 екрана и персонализирани разделяния |
|
Поддръжка на ONVIF, RTSP и други протоколи за стрийминг на мрежата |
|
Поддържа разширяване на всеки един видео поток за попълване на прозореца |
|
Подкрепете поддръжката на единичен входен сигнал произволно прозорци |
|
Поддържа PTZ контрол на мрежови камери |
|
Четириканална независима аудио изходна карта-VMH -4 O-AD |
|
|
|
4- Канал Phoenix Terminal Analog Audio изход |
|
Конектор: 3- PIN приставка за приставка |
|
Изходен порт: 4- начин Auido изходен порт |
|
Поддържа независимо аудио превключване или групово синхронно превключване на обвързана видео стена |
|
Поддържа регулиране на силата на звука на изхода |
|
Спестяване и обаждане на сцената на поддръжка |
|
Поддръжка на PCM аудио формат, аудио проби е 48kHz |
|
Входният терминал поддържа вградено или външно аудио |
|
С функция на паметта на захранването |
|
Quad DVI изходна карта (два слоя) - VMH -4 O -DV |
|
|
|
Поддържа DVI, HDMI сигнални формати |
|
Максималната резолюция на изхода е 1920x1200 @60hz и поддържа персонализирана резолюция на изхода |
|
Изходният екран поддържа множество функции като сплайсиране, разделяне, наслагване, увеличаване, разтягане, рязане, картина в картина, роуминг и т.н. |
|
Изходният външен единичен дисплей поддържа до 2 прозореца на дисплея |
|
С функция на паметта на захранването |
|
Четириканална HDMI изходна карта (два слоя) -vmh -4 O- HD |
|
|
|
Поддържайте DVI, HDMI сигнални формати |
|
Максималната изходна разделителна способност е 1920x1200 при 60Hz и поддържа персонализирана изходна разделителна способност |
|
Изходният екран поддържа множество функции като снаждане, разделяне, наслагване, мащабиране, разтягане, изрязване, картина в картина, роуминг и др. |
|
Изходният външен единичен дисплей поддържа до 2 прозореца на дисплея |
|
С функция на паметта на захранването |
|
Двойна 4K HDMI изходна карта (два слоя) -VMH-2O-HD-4K |
|
|
|
Поддържайте DVI, HDMI сигнални формати |
|
Максималната изходна разделителна способност поддържа до 4096x2160@30Hz и поддържа персонализирана изходна разделителна способност |
|
Изходният екран поддържа множество функции като сплайсиране, разделяне, наслагване, увеличаване, разтягане, рязане, картина в картина, роуминг и т.н. |
|
Изходният външен екран с единичен дисплей поддържа до 2 прозореца на дисплея |
|
С функция за памет при изключване |
|
Двуканална DVI изходна карта (четири слоя) - VMH-2O-DV |
|
|
|
2- начин DVI изходен сигнал |
|
Конектор: DVI-I женски порт |
|
Нормална работна консумация на енергия: 8.8W |
|
Формат на видео сигнала: DVI съвместим с HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Избор на слой: Поддръжка 4 2 K сигнални слоеве или 2 4 k@30 сигнални слоеве или 1 4 k@60 сигнални слой |
|
Двуканална HDMI изходна карта (четири слоя) -VMH-2O-HD |
|
|
|
2- начин HDMI изходен сигнал; |
|
Конектор: Въведете A 19- щифт женски; |
|
Нормална работна консумация на енергия: 8.8W; |
|
Формат на видео сигнала: съвместим с HDMI, DVI-D; |
|
Стандарт: Поддържа HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Едноканална DVI изходна карта (осем слоя) -vmh -1 O-DV |
|
|
|
1-канален DVI изходен сигнал; |
|
Конектор: DVI-I женски порт; |
|
Нормална работеща консумация на енергия: 8.8W; |
|
Формат на видео сигнала: DVI съвместим с HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Избор на слой: поддръжка на 8-канални 2K сигнални слоеве или 4-канални 4K@30 сигнални слоеве или 2-канални 4K@60 сигнални слоеве; |
|
Едноканална HDMI изходна карта (осем слоя) -VMH-1O-HD |
|
|
|
1 HDMI изходен сигнал; |
|
Конектор: Тип A 19-щифт женски; |
|
Нормална работеща консумация на енергия: 8.8W; |
|
Формат на видео сигнала: съвместим с HDMI, DVI-D; |
|
Стандарт: Поддръжка HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Контролна карта за основна версия -VMH-CC-DE |
|
|
|
Поддържа локален логически контрол, като отваряне на прозорец, роуминг и др. |
|
Подкрепете RS232 Бързо централно управление |
|
Подкрепете RS232 Контрол на контура |
|
Разширена контролна карта -VMH-CC-AE |
|
|
|
Подкрепете местния логически контрол, като отваряне на прозорци, роуминг и др. |
|
Поддържа RS232 бързо централно управление |
|
Подкрепете RS232 Контрол на контура |
|
Подкрепете основната карта с висока разделителна способност |
|
Поддръжка на превъртащи се субтитри |
|
Поддържа ехо за предварителен преглед |
|
Вграден интерфейс за интерфейс на интерфейса на мрежата за човешки и компютър, хуманизиран дизайн, поддържа компютри, мобилни телефони, таблети и други устройства за контрол на системата и е съвместим с множество браузъри, което прави работата по-удобна |
|
Чрез уеб потребителския интерфейс откриване на сигнална дъска, превключване на сигнала, визуализация на сигнала, обаждане на сцената, запазване на сцената, анкетиране на сцени, управление на онлайн надграждане, фабрично нулиране и т.н. може да се реализира. |
|
Многофункционална карта за контрол на околната среда-VMH-IO-FDE |
|
|
|
Сигнален интерфейс: 1 3-щифтов Phoenix RS485 интерфейс, 1 RS232 мъжки конектор, 1 IR IN приемник, 1 IR OUT 3,5 мм интерфейс, 2 IO 3-щифтови интерфейса Phoenix, 1 RJ45 интерфейс, 1 бутон за нулиране |
|
Поддържа пренасочване на множество портови протоколи един към друг; поддържа мрежа към сериен порт, сериен порт към мрежа, мрежа към мрежа, IO към мрежов сериен порт, инфрачервен контрол, инфрачервено обучение |
|
Поддържа множество скорости на предаване |
|
Всеки порт може да поддържа до 30 препращания на пакети |
|
Препращане на изходния контрол, може да контролира различни периферни устройства, може да развие свой собствен интерфейс |
|
Поддържа инфрачервено обучение |
|
С функция за запазване на захранването |
